将图纸输出到 2D DWG 或 DXF 文件

您可以将 Tekla Structures 图纸输出为 2D DWG 和 DXF 格式。您可以一次输出多个图纸。

DWG/DXF 输出以对象为基础。例如，如果您输出的矩形零件使用了隐藏的线条类型进行绘制，则输出结果会是用虚线绘制的矩形对象。在先前基于行的 DWG 输出中，结果则是呈现出许多条各不相连的短直线。阴影部分也会以 CAD 中的阴影对象和相连的线条形式输出。

在 DWG/DXF 图纸输出中，您可以：

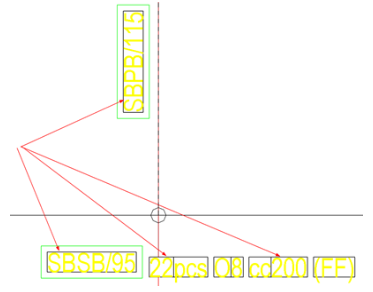

轻松地为不同对象设置层级，从标记文本和引出线中分离出标记框架，例如：
借助过滤器将不同的零件分离开来
使用由标准 CAD 层设置预定义的层级
使用基点和模型坐标
在输出文件中嵌入图片，这样，图片将不再以链接形式输出

启动 DWG/DXF 输出

按以下任何一种方法开始输出：
- 在文件菜单上，请单击输出 > 图纸，并从所显示的文档管理器中选择图纸。
- 单击图纸和报告 > 文档管理器，从文档管理器中选择要输出的图纸；然后在文件菜单上，单击输出 > 图纸。
- 单击图纸和报告 > 文档管理器，从文档管理器选择要输出的图纸，右键单击并选择输出。请注意，在图纸模式下打开文档管理器时，此命令不可用。
- 打开图纸后，在文件菜单中单击输出图纸。

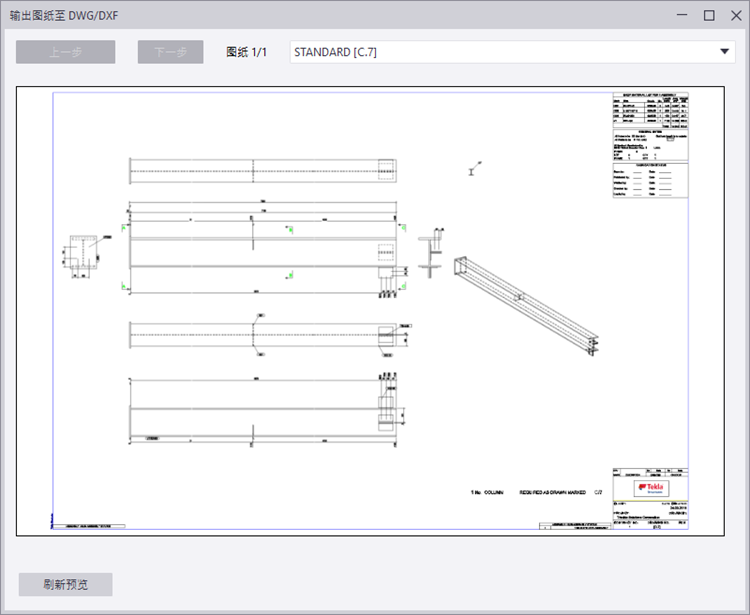

单击打开预览以显示预览窗口，如果您已选择了多个要输出的图纸，您还可以更改图纸。如首次使预览可见，请单击刷新预览。您可以单击刷新预览再次刷新预览。预览不会自动刷新，因为这可能需要很长时间。

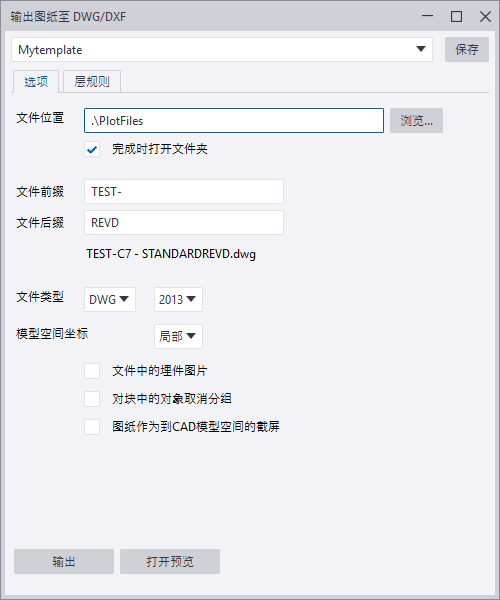

定义输出设置并输出到 DWG/DXF

在保存列表中，加载先前保存或预定义的输出设置。如果您想保存修改后的设置以便将来与另一个名称一起使用，则请为新设置文件输入新的名称并单击保存。
在文件位置中，为输出的 DWG 文件定义位置。

DWG/DXF 文件的默认位置是当前模型文件夹。生成的 DWG/DXF 文件的默认文件夹也可以由 XS_DRAWING_PLOT_FILE_DIRECTORY 高级选项控制。您可以在输出文件夹名称的前面放置 .\ 来使用相对文件位置。指定的输出文件夹保存在设置中。输出完成后，完成时打开文件夹会打开输出文件夹。
在文件类型列表中，选择 DWG 或 DXF。
选择要在输出中使用的 DWG 版本。有多个版本的 AutoCAD 或 DXF 格式可用。2010 为默认值。

必要时，在选项选项卡中定义其他设置：


模型空间坐标	选择下列选项之一：局部:将图纸输出至 CAD 坐标系中的 0 点。该选项使用第一个视图框的左下角来设置局部坐标。如放大边框，本机将会移动。模型:将 Tekla Structures 0 点与 CAD 0 点相匹配，并依据 X 和 Y 坐标相应旋转 CAD 坐标系。请注意：不支持 Z 坐标。基点:<基点名称>：将所选基点与 CAD 0 点相匹配，并相应地旋转 CAD 坐标系。通过文件 > 工程属性 > 基点在 Tekla Structures 模型中定义基点。请注意：不支持 Z 坐标。
文件前缀文件后缀	在文件名中输入特定的前缀或后缀。文件名预览将会随之更改。 DWG 输出支持下列特定于图纸的高级选项，您可以使用这些高级选项来修改已输出文件的名称： `XS_DRAWING_PLOT_FILE_NAME_A` `XS_DRAWING_PLOT_FILE_NAME_C` `XS_DRAWING_PLOT_FILE_NAME_G` `XS_DRAWING_PLOT_FILE_NAME_M` `XS_DRAWING_PLOT_FILE_NAME_W` 有关您可以为这些选项指定的值的更多信息，请参见自定义打印输出文件名称。
文件中的埋件图片	在输出文件中嵌入所有图片。输出时没有新建多余的图片文件。
图纸作为到CAD模型空间的截屏	将所有包含的对象输出至 CAD 文件的模型空间和页面空间。将忽略模型、总体坐标以及层级设置中的页面空间转换。请注意，如果图纸已链接或复制视图，并且您未选中图纸作为到CAD模型空间的截屏，则图纸视图可能会相互叠加放置，并且视图限制在生成的 DWG 文件中可能不准确。这是因为，图纸视图在概念上与 DWG 格式的页面空间视口不相同。另请注意，如果您缩短了图纸中的视图，并用 1:1 的比例放置对象，则会拉长末端以匹配零件的实际尺寸。选择图纸作为到CAD模型空间的截屏可避免在 CAD 模型空间中拉长缩短的视图。CAD 软件中的图纸空间将使视图保持缩短状态。
比例	定义已输出 DWG 的比例。仅当您已选中图纸作为到CAD模型空间的截屏复选框时，此选项才可用。例如，如果您的图纸介于坐标 0,0 和 800 之间，并且将比例值定义为 5，则生成的 DWG 为 5 倍大，并且位于坐标 0,0 和 4000 之间。在另一个示例中，如果您已在 Tekla Structures 中将图纸视图比例设置为 1:50 并且要以 1:1 的比例输出图纸，则使用输出选项比例值 50 将生成所需结果。如果您将高级选项 `XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION` 设置为 `TRUE`，则 Tekla Structures 会尝试将 DWG 原点保留在图纸视图原点所在的位置。只能在平面视图和标高视图中执行此操作。如果图纸包含多个平面视图或标高视图，Tekla Structures 会将 DWG 原点放置在图纸边框的左下角。
对块中的对象取消分组	将图形对象输出为单独的对象，不要将对象添加到数据块。例如，线条、阴影和矩形将输出为 DWG 轮廓线、阴影和矩形，而非数据块。选中该选项时，仅更新 Tekla Structures 划线选项会被禁用。
仅更新 Tekla Structures 划线	更新Tekla Structures图纸内容并将在 CAD 软件创建的其它内容完整保存至同一文件中。由Tekla Structures创建的块（组）会不时更新。此设置仅显示您是否将高级选项 `XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION` 设置为 `TRUE` （在输出对话框的高级选项类别中）。请注意：您需要事先输出同一图纸，且在之前的输出中层设置与层模板必须保持一致。之前添加的所有 CAD 线条将保存在文件中，且仅会更新Tekla Structures内容，CAD 数据块编辑器中完成的编辑例外。同时还需注意：如果您编辑了数据块（CAD 对象）的内容，之后选择了仅更新 Tekla Structures 划线选项，则会重写整个数据块，并且在 CAD 中所做的更改将全部丢失。如要保存 CAD 中的更改数据，您需要在编辑数据块之前分解此数据块。例如，如果首次从Tekla Structures中输出图纸后，您已在 CAD 文件中添加了图纸标题块，而且想要保存这些标题块同时仅更新Tekla Structures中输出的对象，那您可能需要使用此设置。

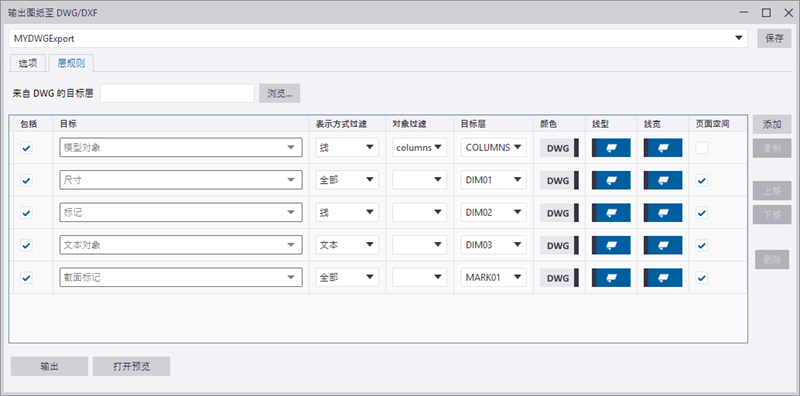

在层规则选项卡中，可以明确定义不同模型和图纸对象或对象零件所要输出的层。例如，您可从填充和阴影中将轮廓分离开来。

您也可以在此处定义是使用Tekla Structures设置还是 DWG 或 DXF 文件所指定的目标层设置中线条的颜色、风格和粗细。请注意，Tekla Structures线条的粗细、样式和颜色会和您在Tekla Structures图纸中所看到的保持一致，且 DWG 输出时将无法修改。
要使用 DWG 模板，请使用来自 DWG 的目标层列表浏览模板文件。如果已指定模板，则该模板会用于层定义。DWG 模板不应包含任何 CAD 对象，而只应含有层设置，DWG 模板包含将要显示在使用此模板输出的图纸上的对象例外。例如，您可在此处使用带有所有预定义层级的标准 DWG 文件。

您可以输入 .\ 和文件名，Tekla Structures 首先会在模型、工程和公司文件夹中搜索文件，然后在高级选项 XS_DRIVER 指定的文件夹中进行搜索，之后搜索系统文件夹，最后搜索用户设置文件夹。

在找到并加载 DWG 或 DXF 文件之前，会在找不到 DWG 文件按钮旁边显示浏览(B)...文字。

当从来自 DWG 的目标层列表中加载新的 DWG 文件时，目标层框会短暂地显示为黄色。当 DWG 文件中没有可用图层时，目标层框将显示为红色。
添加规则：
- 您可以单击右侧的添加(A)按钮创建新规则，也可以通过单击复制按钮来复制所选规则，从而创建新规则。您可以选择多个规则。
- 您可以通过单击上移和下移按钮在集中上下移动规则。您可以选择多个规则。
- 如要删除规则，请将其选中并单击删除。您可以一次删除多个规则。

定义规则内容：


目标	选择要输出的对象。请注意：有些对象（如：相邻的零件标记）当前处于标记状态，未单独列出。如要在输出时将其分离出来，您需要使用对象过滤并为该零件和其相邻零件创建多个标记规则。如要包含目标列表中丢失的所有其它内容，请在规则列表末尾添加一个全部对象规则，因为是按照规则列入顺序读取规则。如要输出浇筑，您需确保模型中已启用了浇筑，具体请参见XS_ENABLE_POUR_MANAGEMENT。
表示方式过滤	定义对象的哪个部分应遵循此规则。您也可以选择全部。表示方式过滤选项因对象类型而异。您无法为每个规则添加多个过滤。例如，若要将标记边框从标记文本中分离出来，您需要创建两个标记规则；且在第一个规则中，需将表示方式过滤设置为文本，在第二个规则中需设置为框架。请参见下面的层级规则示例部分以作参考。
对象过滤	读取已在当前模型中定义的选择过滤属性文件。请注意，只能从当前模型文件夹，而不能从公司或工程文件夹读取这些文件。
目标层	若无 DWG 模板或您想要创建自己的层级，请在目标层框中输入新的层级名称或从列表中选择之前已使用过的层级。请注意：在您添加了 DWG 模板后，其层级会显示在目标层列表中。当从来自 DWG 的目标层列表中加载新的 DWG 文件时，目标层框会短暂地显示为黄色。当 DWG 文件中没有可用图层时，目标层框将显示为红色。
颜色线型线宽	定义划线的选取来源是Tekla Structures设置还是 DWG 模板。
页面空间	如要在 DWG 文件的页面空间（而非视图入口）正确绘制图纸对象，请选中页面空间复选框。若未选中复选框，页面空间的模型空间将只有一个入口。请注意：建议仅将图纸注释添加（如标记、尺寸和文本）到页面空间。如此，它们便能正确显示，例如：零件在Tekla Structures图纸视图中进行切割时便是如此。
包括	如要将某规则纳入最终的 DWG，请选择该规则旁的包括复选框。若不想输出某些对象，只需清除包括复选框。

打开预览，然后单击刷新预览以便在输出之前预览结果。
单击输出。

将根据所定义的设置和规则输出图纸。将按照规则列入顺序读取规则。选中完成时打开文件夹后，将会打开输出文件夹。

如果输出的图纸丢失、不是最新的或存在类似问题，将显示错误消息无法读取图纸。

当您单击输出按钮时，在输出开始之前，Tekla Structures 首先会检查文件是否可以写入，并要求您关闭必要的应用程序。它还会检查文件是否已经存在，并询问您是否要覆盖现有文件。

层级规则示例

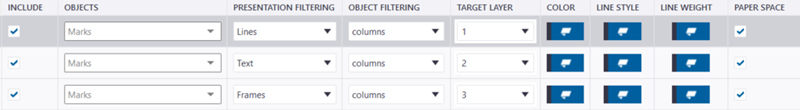

在下面的示例中，已创建好将在 1、2、3 层输出的三种单独的标记规则。其中，线条输出在第 1 层，文本输出在第 2 层，边框输出在第 3 层。

输出之后，您可根据 CAD 浏览器上显示的层级按照以下三种方式显示 CAD 模型中的标记：

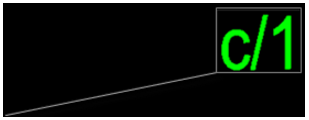

显示所有层级：

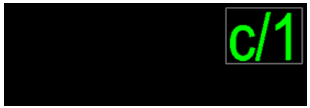

隐藏包含线条的第 1 层：

隐藏包含文本的第 2 层：

隐藏包含边框的第 3 层：

提示

如果您将 DWG 文件输出至输出文件版本 2013，由于 CAD 自身存在一定局限性，CAD 模型中的布局侧会显示废弃边框，请参见下图：

为避免这种情况发生，可以使用在 AutoCAD 中创建的 DWG 文件层级模板，或者输出文件至 2010 版（默认版本）或更早版本。
可见废弃边框的另一个原因是，您使用的是废弃边框设置为可见的 DWG 模板。在 CAD 模板中隐藏废弃边框。

如需使用 DWG/DXF 早期版本输出

如果要使用旧的 DWG/DXF 输出，请将高级选项 XS_USE_OLD_DRAWING_EXPORT 设置为 TRUE （在 .ini 文件中）。默认情况下，此高级选项设置为 FALSE.有关如何使用旧输出的说明，请参见将图纸输出到 2D DWG 或 DXF（旧输出）。
