图纸 2D 库位于 Tekla Structures 侧窗体中。当图纸处于打开状态时，它可供使用。

1. 打开一张图纸。
2. 通过在侧窗格中单击图纸 2D 库按钮 打开图纸 2D 库。



3. 单击文件夹按钮 可以检查各种文件夹的内容：
   • 当前模型在当前模型文件夹下的 \Drawing Details 文件夹中显示细部。您的细部保存在此，并且您也可以在此创建新的子文件夹。如果您尚未创建任何细部，或者未在其他文件夹中使用过细部，则此文件夹可能为空。
   • 工程和公司在工程和公司文件夹下的子文件夹 \Drawing Details 中显示细部，前提是您已经将这些文件夹的路径分别定义为高级选项 XS_PROJECT 和 XS_FIRM 的值。
   • 系统在定义为高级选项 XS_SYSTEM 的值的任意文件夹的子文件夹 \Drawing Details 中显示细部。
   • 浏览... 允许您浏览到任意文件夹以查看细部。
   • 当在工程、公司、系统或当前模型文件夹中的 \Drawing Details 文件夹以外的任何其它文件夹中使用细部时，细部会被复制到当前模型文件夹。
   • 当您用新的对象或已更改对象来更新细部时，该细部在当前模型中的任意图纸中的所有实例都将更新。如果您从公司文件夹获取您所更新的细部，则细部不会在公司文件夹中发生更改。全局更改只能由公司、工程和系统文件夹的管理员进行。
   • 如果管理员在公司、工程或系统文件夹中更新细部，则任何工程中已插入的任何细部实例不会自动更新。为此，您将需要手动复制更新的细部文件并替换模型文件夹中的该文件。
   • 新文件夹允许您在当前模型文件夹的子文件夹 \Drawing Details 中创建新文件夹。
   • 任何文件夹中的任意子文件夹均会显示在图纸 2D 库视图中选定文件夹中的细部旁。双击该子文件夹以查看包含的细部。



4. 在图纸 2D 库顶部的搜索框中输入一个搜索词条，可以搜索细部。
   Tekla Structures在视图中显示匹配的细部。仅在当前显示的文件夹及其子文件夹中搜索细部。

在 2D 库中，您可以将位于系统、工程、公司或当前模型文件夹中的细部添加到您任意的图纸中。

1. 打开一张图纸。
2. 在侧窗格中单击图纸 2D 库按钮 ，打开 图纸 2D 库。
   要浏览到其他文件夹以查看细部，请单击文件夹按钮 ，然后选择当前模型、系统、工程或公司。您也可以选择浏览... 来进一步浏览其他文件夹
3. 如果始终希望在必要时在视图内插入细部，请单击选项按钮 ，并选择如果需要，创建视图。

   如果您在图纸视图以外放置细部，建议您为细部创建一个视图。新视图将会使用当前应用的视图属性，并获得与已插入细部相同的比例。如果未选择如果需要，创建视图选项，则插入的细部未获得自己的视图，尺寸标注在细部中也不会正常作用。

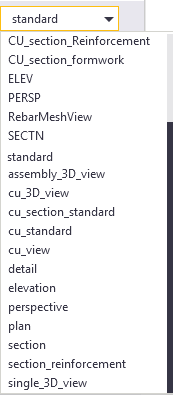

   默认情况下，将使用标准视图属性。您还可以创建一个新的视图属性文件，以用于细部视图。举例说明，这样您将会在细部视图中具有一个特定的视图标签。您可以选择新的属性文件，或者在选项菜单 中选择任何现有的视图属性文件。所选的视图属性文件设置适用于每个 2D 细部容器视图。



4. 单击细部，然后单击图纸视图或图纸以放置细部。
   Tekla Structures 会插入细部。细部作为插件插入，也就是说，当您在图纸中选择或移动细部时，细部对象将会进行分组并聚集在一起。

您可以在当前模型文件夹或其子文件夹中创建新的细部。

1. 在打开的图纸中，添加将会为您的细部确定形状的对象。

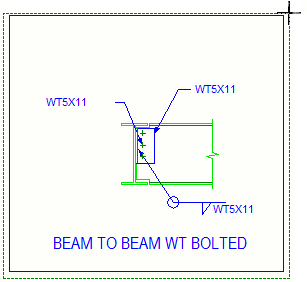

   在下面的示例中，细部表示梁到梁节点。细部包含文本、圆、线、折线和已添加到图纸顶部并由边框围绕的符号。



2. 在侧窗格中单击图纸 2D 库按钮 ，打开 图纸 2D 库。

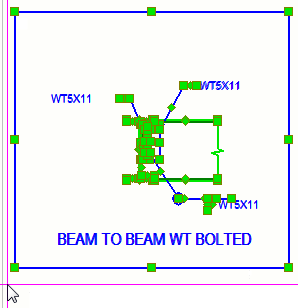

3. 选择要包含在细部中的对象。



4. 在图纸 2D 库中添加细部：
   1. 如果您在当前模型文件夹中具有子文件夹，请在要保存新细部的图纸 2D 库视图中双击该子文件夹。
   2. 单击图纸 2D 库顶部的来自所选对象的新的细部按钮 。

      在图纸 2D 库底部会出现一个消息，要求您选取一个参考点。

   3. 在图纸中选取一个参考点。



      在图纸 2D 库底部会出现一个消息，要求您通过选取两点来获取示例图片。

   4. 选取两点来获取细部的图片。

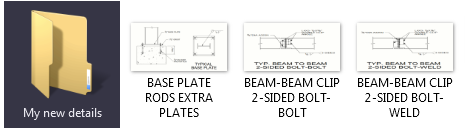

您可以在新的文件夹中创建细部，或者将细部复制或移动到当前模型文件夹中的新文件夹中。

1. 在图纸 2D 库中，单击文件夹按钮 并选择新文件夹。
   您可以单击该文件夹并在侧窗格底部输入名称，以重命名新文件夹。
2. 右键单击要复制或移动的细部，并单击切割或复制。
3. 右键单击新文件夹并选择粘贴。
   Tekla Structures 复制或移动所选的细部。
4. 如果希望在系统文件夹中添加某些细部，请在系统文件夹（由 XS_SYSTEM 定义）中创建一个子文件夹，并将其重命名为 Drawing Details，然后使用 Windows 资源管理器，将细部从模型文件夹复制到新的 \Drawing Details 系统文件夹。您可以按同样的方式将细部复制或移动到工程和公司文件夹。

您可以修改当前模型文件夹中细部的细部属性。您不能修改细部对象，例如细部内的文本、标记或线，因为细部是分组的。首先需要分解细部，然后对其进行更新。

1. 在打开的图纸中，浏览文件夹，单击图纸 2D 库中的细部。

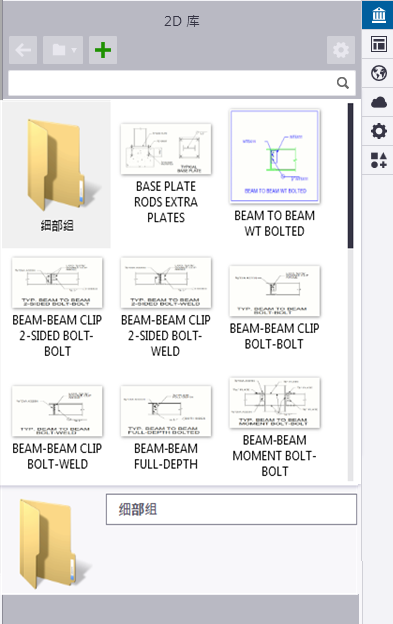

   当您尚未改动其属性时，新的细部与图纸 2D 库中下面的某个细部外观很像：

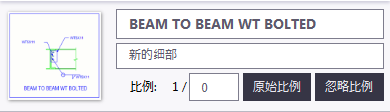

2. 在侧窗格底部修改细部属性：



   1. 编辑细部名称和细部描述。
   2. 选择初始比例，输入一个比例，或忽略比例。

      比例值是指最初创建该细部的视图的比例。比例值通常应保持原样。当插入细部以使细部适应目标视图的比例时，将使用该值，因此，举例来说，尺寸标注会正常工作。

      示例：

      您在 1/10 比例视图中从对象创建细部 A。因此新细部的比例在图纸 2D 库中记录为 1/10。然后您可以将细部 A（其比例为 1/10）插入到比例为 1/50 的视图 W 中。该细部的外观比原始视图小 5 倍，但是尺寸标注将在两个视图中提供相同的结果。

      您在 1/5 比例视图中从对象创建另一细部 B。因此新细部的比例在图纸 2D 库中记录为 1/5。然后您可以将此细部（其比例为 1/5）插入到比例为 1/50 的视图 W 中。该细部的外观比原始视图小 10 倍，但是尺寸标注同样将在两个视图中提供相同的结果。

      然后您将视图 W 中细部 A 的比例从 1/10 更改为 1/5。这样会使 Tekla Structures 如同原始视图的比例为 1/5 一样来计算细部的尺寸。因此就像细部 B 一样，细部 A 的外观现在比原始视图小 10 倍。然而，在这种情况下，现在尺寸标注将仅为预期结果的 1/2（即您所输入的比例与实际原始比例之间的比率）。

      当您单击忽略比例时，无论视图比例如何，细部都将具有相同的视觉尺寸，与它当初创建时的视觉尺寸相对应。它用比例值 1/0 来表示。因此，如果您使用忽略比例选项，则尺寸标注不正确。

   3. 要更改示例图片，请将鼠标指针移动到左侧的图片上，单击捕捉新按钮，然后在图纸中选取两点。
3. 要查看并修改图纸中的细部属性，请双击插入的细部。

您可以将插入的细部分解成线和文本，例如，利用新对象更新细部。

通过使用新的对象或已修改对象更新细部，您可以修改细部的所有实例。

1. 在图纸中插入细部，并通过右键单击细部并选择分解。
2. 修改已分解的细部对象或添加新的细部对象。
3. 选择所有细部对象，包括任意新的细部对象。
4. 右键单击图纸 2D 库视图中的细部，并选择利用所选对象更新细部。
   系统将要求您选取一个新参考点。如果您在初始的同一视图中更新细部，则无需选取新的参考点，否则您需要选取一个新的参考点。

   细部将会更新。当您利用新的对象更新细部时，在使用该细部的所有图纸中都会更新该细部。

您可以分解细部中包含的符号，然后使得它们独立于本地符号文件。

1. 在 图纸 2D 库中，单击选项按钮 ，然后选择分解本机符号。
2. 在图纸中插入包含图纸符号的细部。
3. 右键单击插入的细部，并选择分解。
   细部和包含的符号会分解为线和文本。

您可以将 .dwg 文件从2D 库插入到图纸中作为参考文件。

1. 打开一张图纸。
2. 在侧窗格中单击图纸 2D 库按钮 ，打开图纸 2D 库。
3. 在图纸 2D 库中浏览到包含 .dwg 文件的文件夹。
   也可以将参考文件移到当前模型文件夹下的 \Drawing Details 文件夹。
4. 如果始终希望在必要时在视图内插入细部，请单击选项按钮 ，并选择如果需要，创建视图。
5. 单击 .dwg 文件，然后单击图纸视图或图纸以放置 .dwg 文件。
   Tekla Structures 在图纸中插入 .dwg 文件作为参考对象而非图纸细部。如果从模型文件夹之外插入文件，则文件首先被复制到模型文件夹，而插入路径将是相对于此的路径。

   虽然不能使用新对象更新 .dwg 文件，但可以选择一个插入的 .dwg 连同其他任何对象并创建新的细部。

您可以从 图纸 2D 库将图片文件插入图纸中。

1. 打开一张图纸。
2. 在侧窗格中单击图纸 2D 库按钮 ，打开图纸 2D 库。
3. 在图纸 2D 库中浏览到包含图片文件的文件夹。
   也可以将图片文件移到当前模型文件夹下的 \Drawing Details 文件夹。
4. 如果始终希望在必要时在视图内插入细部，请单击选项按钮 ，并选择如果需要，创建视图。
5. 单击图片文件，然后单击图纸视图或图纸以放置该图片。

   将插入该图片。如果从模型文件夹之外插入文件，则文件首先被复制到模型文件夹，而插入路径将是相对于此的路径。

   请注意，将自动创建图片细部缩略图。
