在整体布置图中显示相邻零件和相邻钢筋

已添加 April 3, 2019 by Tekla User Assistance tekla.documentation@trimble.com

软件版本:
2019

在整体布置图中显示相邻零件和相邻钢筋

在整体布置图中显示相邻零件和相邻钢筋

在整体布置图中,您可以在图纸或视图设置中使用相邻零件过滤来定义相邻零件。符合过滤条件的零件将被视为相邻零件。请注意,您还必须为普通零件定义过滤才能使相邻零件正常工作。

下文介绍的相邻零件功能与相邻钢筋的工作原理类似。本页页尾介绍了相邻钢筋的示例过滤。

在您使用过滤定义了哪些零件是普通零件,哪些零件是相邻零件后,您可以定义显示零件和相邻零件的方式,例如,通过修改零件和相邻零件的属性来定义。

这个简单的示例描述了您如何让普通零件(柱)显示为蓝色,让相邻零件(梁)显示为红色。您需要创建必要过滤,然后修改零件和相邻零件属性。

  1. 在打开的整体布置图中,双击图纸背景以打开 整体布置图属性

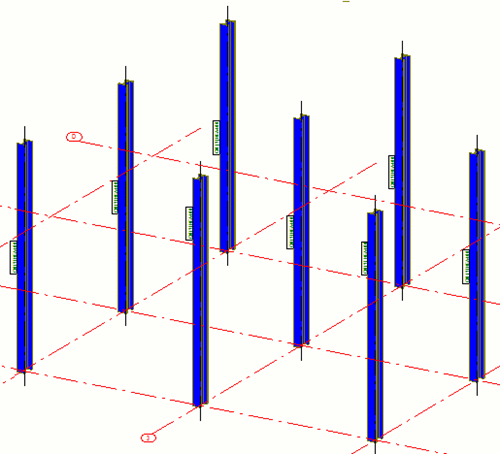

  2. 转到 布置图 - 过滤属性 对话框,再通过 零件 - 名称对象 - 对象类型 创建柱的过滤,然后单击 修改

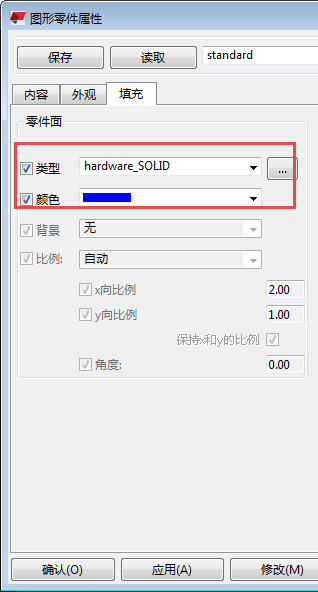

  3. 转到 布置图 - 零件属性 对话框,然后在 填充 选项卡上,选择填充,将填充设置为蓝色,再单击 修改

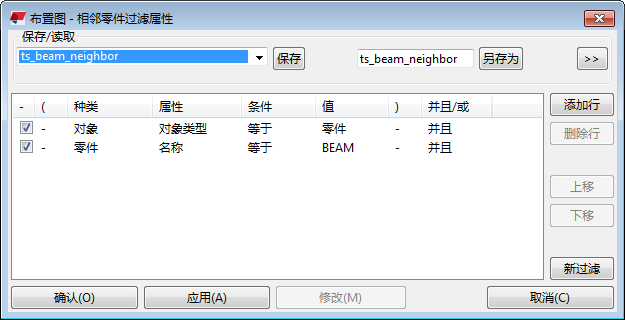

  4. 转到 布置图 - 相邻零件过滤属性 对话框,通过 零件 - 名称对象 - 对象类型 创建梁的过滤,然后单击 修改

  5. 转到 布置图 - 临近零件属性 对话框,然后执行以下操作:

    • 可见性 选项卡上,将 相邻的多个零件 设置为 按极值

    • 填充 在选项卡上,选择填充类型并将其设置为红色。

  6. 单击 修改

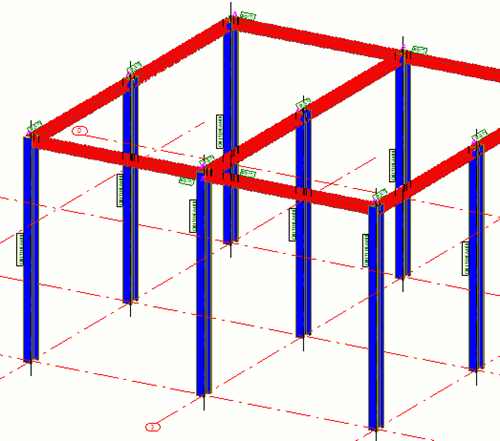

现在,零件显示为蓝色,而相邻零件显示为红色。

Tip:
  • 如果您不想在整体布置图中显示相邻零件,请使用零件过滤来定义和选择普通零件,然后转到 布置图 - 临近零件属性 ,之后在 可见性 选项卡上将 相邻的多个零件 设置为

  • 对象级设置是定义相邻零件的另一种方法。

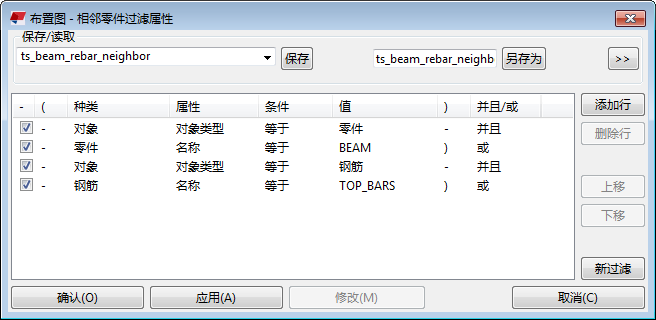

相邻钢筋过滤的示例

下面是同时过滤相邻零件和相邻钢筋的过滤示例。
