С помощью модификаторов можно изменить набор арматуры только в определенных местах.

Например, можно создать локальный модификатор свойств , чтобы изменить свойства только некоторых стержней в наборе арматуры, или создать крюки или резьбу путем добавления модификатора концевого узла , а также разбить набор арматуры с помощью разбиения.

Также можно создать для набора арматуры второстепенные направляющие. С помощью второстепенной направляющей можно задать другой шаг в конце и в начале набора арматуры, например.

Модификаторы — это линии или полилинии, которые могут иметь фаски на углах. Модификаторы проецируются на грани участков набора арматуры. Каждый модификатор действует только в отношении стержней набора арматуры, которых касается его проекция.

Для выбора наборов арматуры целиком либо групп стержней или отдельных стержней внутри наборов арматуры в модели можно использовать три переключателя выбора арматуры. В этом случае Tekla Structures отображает существующие модификаторы, которые влияют на выбранные стержни набора арматуры, а также ручки прямого изменения этих модификаторов. Разные модификаторы имеют разные цвета:

Модификатор	Цвет	Пример

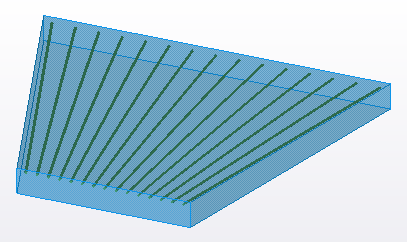

Модификатор свойств	Светло-зеленый
Модификатор торцевого узла	Пурпурный
Разбиение	Оранжевый
Второстепенная направляющая	Голубой

Символ стрелкирядом со средней точкой каждого модификатора указывает направление модификатора (от начала модификатора к его концу).

При выборе модификатора Tekla Structures показывает стержни набора арматуры, на которые влияет этот модификатор, а остальные стержни отображает как полупрозрачные.

Изменять модификаторы можно посредством прямого изменения или путем изменения их свойств на панели свойств или на контекстной панели инструментов. При изменении свойств модификатора свойства стержней в наборе арматуры изменяются в месте, заданном модификатором.

При удалении модификатора набор арматуры возвращается в то состояние, в котором он был без модификатора.

Модификаторы свойств отображаются светло-зеленым цветом.

1. С помощью переключателей выбора арматурывыберите стержни набора арматуры, для которых вы хотите создать модификатор.
2. На контекстной вкладке Набор арматуры на ленте нажмитеМодификатор свойств.
3. Выберите способ размещения модификатора в модели.

   Нажмите кнопку Режим указания на контекстной вкладке, чтобы перебрать возможные режимы указания точек и выбрать нужный.

   Кнопкапоказывает, что можно указать одну точку, а кнопка — что можно указать несколько точек. Кнопкапоказывает, что модификатор будет создан только для выбранных стержней.

4. В зависимости от выбранного режима указания выполните одно из следующих действий:
   • Укажите одну точку, чтобы создать модификатор-линию для выбранного набора арматуры, выбранной группы стержней или выбранных стержней.
   • Укажите две точки, чтобы указать конечные точки модификатора-линии. Затем щелкните средней кнопкой мыши.
   • Укажите несколько точек, чтобы создать модификатор-полилинию. Затем щелкните средней кнопкой мыши для завершения указания точек.
5. Чтобы завершить команду, нажмите ESC.
6. Чтобы применить локальные изменения к стержням набора арматуры в месте, где находится модификатор:
   1. Выберите модификатор.
   2. Если нужно изменить геометрию модификатора, перетащите ручки прямого изменения.
   3. Измените свойства модификатора свойств на контекстной панели инструментов или на панели свойств.
   4. Если вы пользовались панелью свойств, нажмите кнопку Изменить , чтобы сохранить изменения.

Модификатор торцевого узла влияет на ближайший к нему конец стержня; следовательно, перемещая модификатор, можно менять то, в отношении какого конца он действует. Модификаторы торцевых узлов отображаются пурпурным цветом.

1. С помощью переключателей выбора арматурывыберите стержни набора арматуры, для которых вы хотите создать модификатор.
2. На контекстной вкладке Набор арматуры на ленте нажмитеКонцевой узел.
3. Выберите способ размещения модификатора в модели.

   Нажмите кнопку Режим указания на контекстной вкладке, чтобы перебрать возможные режимы указания точек и выбрать нужный.

   Кнопкапоказывает, что можно указать одну точку, а кнопка — что можно указать несколько точек. Кнопкапоказывает, что модификатор будет создан только для выбранных стержней.

4. В зависимости от выбранного режима указания выполните одно из следующих действий:
   • Укажите одну точку, чтобы создать модификатор-линию для выбранного набора арматуры, выбранной группы стержней или выбранных стержней.
   • Укажите две точки, чтобы указать конечные точки модификатора-линии. Затем щелкните средней кнопкой мыши.
   • Укажите несколько точек, чтобы создать модификатор-полилинию. Затем щелкните средней кнопкой мыши для завершения указания точек.
5. Чтобы завершить команду, нажмите ESC.
6. Чтобы применить локальные изменения к стержням набора арматуры в месте, где находится модификатор:
   1. Выберите модификатор.
   2. Если нужно изменить геометрию модификатора, перетащите ручки прямого изменения.
   3. Измените свойства модификатора торцевого узла на контекстной панели инструментов или на панели свойств.
   4. Если вы пользовались панелью свойств, нажмите кнопку Изменить , чтобы сохранить изменения.

Разбиения позволяют разбивать стержни и стыковать их с нахлестом или с изгибом. Разбиения отображаются оранжевым цветом.

1. С помощью переключателей выбора арматурывыберите стержни набора арматуры, для которых вы хотите создать модификатор.
2. На контекстной вкладке Набор арматуры на ленте нажмитеРазбиение.
3. Выберите способ размещения разбиения в модели.

   Нажмите кнопку Режим указания на контекстной вкладке, чтобы перебрать возможные режимы указания точек и выбрать нужный.

   Кнопкапоказывает, что можно указать одну точку, а кнопка — что можно указать несколько точек. Кнопкапоказывает, что разбиение будет создано только для выбранных стержней.

4. В зависимости от выбранного режима указания выполните одно из следующих действий:
   • Укажите одну точку, чтобы создать разбиение-линию для выбранного набора арматуры, выбранной группы стержней или выбранных стержней.
   • Укажите две точки, чтобы указать конечные точки разбиения-линии. Затем щелкните средней кнопкой мыши.
   • Укажите несколько точек, чтобы создать разбиение-полилинию. Затем щелкните средней кнопкой мыши для завершения указания точек.
   Tip:

   Если вы хотите создать разбиение на округленном расстоянии от конца стержня, а отображаемый размер измерен от другого конца стержня, удерживайте при размещении разбиения в модели клавишу SHIFT , чтобы перенести точку измерения на другой конец стержня.

5. Чтобы завершить команду, нажмите ESC.
6. Чтобы применить локальные изменения к стержням набора арматуры в месте, где находится разбиение:
   1. Выберите разбиение.
   2. Если нужно изменить геометрию разбиения, перетащите ручки прямого изменения.
   3. Измените свойства разбиения на контекстной панели инструментов или на панели свойств.
   4. Если вы пользовались панелью свойств, нажмите кнопку Изменить , чтобы сохранить изменения.

Для набора арматуры можно создать одну или две второстепенные направляющие. Второстепенные направляющие отображаются светло-синим цветом.

1. Выберите набор арматуры.
2. На контекстной вкладке Набор арматуры на ленте нажмитеВторостепенная направляющая.
3. Выберите способ размещения направляющей в модели.

   Кнопкана контекстной вкладке показывает, что можно указать одну точку, а кнопка — что можно указать несколько точек. Нажмите кнопку, чтобы изменить режим указания точек.

4. Выполните одно из следующих действий в зависимости от типа указания точек:
   • Укажите одну точку, чтобы создать направляющую, представляющую собой линию.
   • Укажите две точки, чтобы указать конечные точки направляющей-линии. Затем щелкните средней кнопкой мыши.
   • Укажите несколько точек, чтобы создать направляющую-полилинию. Затем щелкните средней кнопкой мыши для завершения указания точек.
5. Чтобы создать еще одну второстепенную направляющую, повторите шаги 3 и 4.

   Если в наборе арматуры уже есть две второстепенные направляющие, всплывающая подсказка кнопкименяется на Достигнуто максимальное количество второстепенных направляющих , и создать новые направляющие невозможно.

6. Нажмите ESC , чтобы закончить создание второстепенных направляющих.
7. При необходимости выберите второстепенную направляющую и измените ее геометрию и свойства.

   Например, можно откорректировать длину второстепенной направляющей или значения шага стержней.



   См. также Распределение стержней в наборе арматуры.

8. Чтобы установить второстепенную направляющую в качестве основной, выберите ее и нажмите кнопкуСделать основной на контекстной панели инструментов.

Модификаторы наборов арматуры можно копировать.

1. Выберите набор арматуры, группу стержней или стержень, чтобы отобразить их модификаторы.
2. Выберите модификатор, который вы хотите скопировать.
3. Удерживая клавишу CTRL , перетащите модификатор в нужное место.

   Tekla Structures создает новый модификатор, когда вы отпускаете кнопку мыши.

4. Выберите модификатор, чтобы внести необходимые изменения в его геометрию и свойства.

Если в модели много наборов арматуры, иногда имеет смысл отобразить только некоторые из них, а те, которые не нужны в данный момент, скрыть. Можно отображать и скрывать модификаторы в соответствии с их типом.

1. Перейдите на вкладку Бетон и выберите Параметры отображения арматуры.
2. Выполните любое из следующих действий:
   • Нажмите Видимость модификаторов свойств , чтобы включить или выключить модификаторы свойств.
   • Нажмите Видимость модификаторов концевых узлов , чтобы включить или выключить модификаторы концевых узлов.
   • Нажмите Видимость разбиений , чтобы включить или выключить разбиения.
