Можно просмотреть изменения между двумя сохраненными версиями опорной модели или между сохраненной версией и файлом опорной модели. В обоих этих случаях необходимо активировать обнаружение изменений:

1. Откройте список Опорные модели , нажав кнопкуОпорные модели на боковой панели.
2. Откройте опорную модель, дважды щелкнув ее в списке Опорные модели.
3. Откройте список Обнаружение изменений , щелкнув стрелку в строке Обнаружение изменений.

В поле пути к файлу автоматически присутствует полный путь к исходному файлу текущей опорной модели. Если файл опорной модели с тем же именем изменился, можно запускать обнаружение изменений, пропустив шаги 1 и 3 ниже.

1. Нажмите ... и найдите более раннюю версию опорной модели.

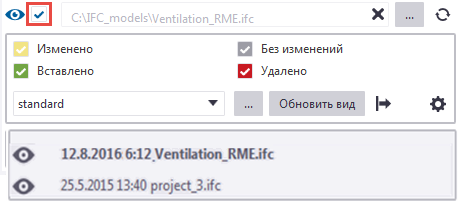

2. Установите флажок Эта модель новее рядом с путем к файлу, если требуется указать, что отображаемый в поле файл является более новым.
3. Отобразите исходную опорную модель и найденную версию опорной модели, активировав значки глазав разделе Обнаружение изменений.
4. Чтобы изменить набор сравнения , если это необходимо, нажмите кнопку ... и задайте набор, который вы хотите использовать. Затем нажмите кнопку Обновить вид. Набор сравнения содержит свойства, которые будут использоваться при сравнении версией.
5. Чтобы изменить допуски сравнения набора свойств , нажмите кнопку Допуски сравнения набора свойств .

В списке изменений и списке сведений о свойствах можно выполнять следующие действия:

• Экспортируйте результаты обнаружения изменений в Excel , нажав кнопкуЭкспорт в Excel. Экспортированный файл Excel содержит все свойства или измененные свойства, отображаемые в списке изменений. Информация экспортируется на текущем языке.

• Нажмите строку в списке изменений, чтобы открыть соответствующий список сведений о свойствах на боковой панели. Содержимое списка сведений о свойствах зависит от используемых правил сравнения. В списке сведений также можно увидеть, как изменились отдельные свойства (см. столбцы Старое значение и Новое значение ).



• Чтобы отобразить объект в модели, установите флажок Выбрать объекты в модели , а затем щелкните строку в списке изменений. Обратите внимание, что выбрать удаленные объекты невозможно.
• При выборе объекта в списке изменений на виде модели изображается более старое состояние этого объекта.
• Чтобы выделить объект в списке изменений, установите флажок Получить выбранные объекты из модели , а затем щелкните объект в модели.
• Чтобы отобразить и увеличить выбранный объект в модели, установите флажок Показать выбранные , а затем щелкните строку в списке изменений. Также можно отобразить и увеличить удаленные объекты.
• При выборе объекта опорной модели более старое состояние этого объекта изображается на 3D-виде оранжевым цветом.
• Чтобы в списке сведений о свойствах отображались только изменения, установите флажок Показать только изменения , а затем щелкните строку в списке изменений.
• С помощью поля поиска внизу можно находить необходимые вхождения списка.
• Если список изменений исчезнет, его можно вернуть на экран, нажав кнопкуСписок изменений на боковой панели. Если список сведений исчезнет, его можно вернуть на экран, нажав кнопкуСведения о свойствах на боковой панели. Эти две кнопки видны только тогда, когда функция Обнаружение изменений активна.

Можно обновить опорную модель, заменив ее другой версией модели, и определить расхождения между этими двумя версиями опорной модели.

1. Откройте другую версию опорной модели, выбрав ее в поле Файл в сведениях об опорной модели и нажав кнопку Изменить.

   После этого исходная опорная модель будет обновлена измененной информацией, добавленной в другую версию модели.

   Открыть можно несколько версий, а одновременно сравнить — только две.

   Копировать опорные модели в папку модели не требуется.

2. В строке Обнаружение изменений щелкните стрелку в строке, чтобы открыть список Обнаружение изменений.

   В списке Обнаружение изменений текущая версия выделена полужирным шрифтом. Самая новая версия находится вверху, самая старая — внизу.

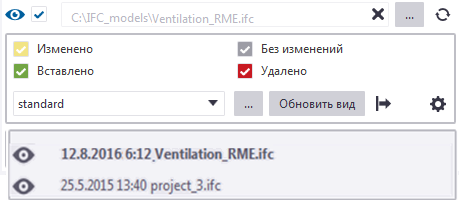

3. Убедитесь, что обе модели отображаются, т. е. соответствующие им значки глазав списке Обнаружение изменений активны.

   Сравнение работает, только когда два значка глаза находятся в активном состоянии. Одновременно может быть активно не больше двух значков глаза. Если запустить третью опорную модель в списке, более старая версия из ранее видимой модели автоматически станет неактивной, а сравнение будет выполнятся между двумя моделями, у которых значки глаза активны.

4. Установите другую версию в качестве текущей в списке Обнаружение изменений , щелкнув эту версию в списке правой кнопкой мыши и выбрав Установить в качестве текущей.
5. Чтобы изменить набор сравнения , нажмите кнопку ... и задайте набор, который вы хотите использовать. Затем нажмите кнопку Обновить вид. Набор сравнения содержит свойства, которые будут использоваться при сравнении версией.
6. Чтобы удалить версию, щелкните ее в списке Обнаружение изменений правой кнопкой мыши и выберите Удалить.

   Текущая версия модели изменяется, причем это изменение публикуется в многопользовательском режиме или в Tekla Model Sharing.

   При удалении версии появляется запрос о том, хотите ли вы установить модель как текущую и сохранить изменения.

   Необходимо внимательно следить за версиями и обновлениями в проекте. Например, если удалить версию, текущая модель будет обновлена, что может привести к конфликтам.

7. Установите какие-либо (или все) из следующих флажков: Изменен , Без изменений , Вставлено и/или Удален , а затем нажмите кнопку Обновить вид , которая появляется при установке какого-либо из флажков.

   Например, установите флажок Вставлено , чтобы отобразить зеленым цветом объекты, которые были вставлены в новой версии.

   Появятся список изменений и список сведений о свойствах. Содержимое списка изменений основывается на содержимом IFC и включает в себя все типы физических объектов. Цвета в нем те же, что в списке Обнаружение изменений.

8. В списке изменений и в списке сведений можно выполнять следующие действия:

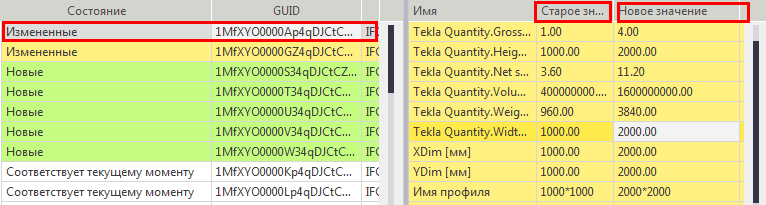

   • Нажмите строку в списке изменений, чтобы открыть соответствующий список сведений о свойствах на боковой панели. Список сведений о свойствах содержит как минимум имя, местоположение (начало координат) и набор свойств; по сути, содержимое то же, что и в результатах запроса опорного объекта. В списке сведений также можно увидеть, как изменились отдельные свойства (см. столбцы Старое значение и Новое значение ).

   • Чтобы выделить объект в модели, установите флажок Выбрать объекты в модели , а затем щелкните строку в списке изменений. Обратите внимание, что выбрать удаленные объекты невозможно.
   • Чтобы выделить объект модели в списке изменений, установите флажок Получить выбранные объекты из модели , а затем щелкните объект в модели.
   • Чтобы отобразить и увеличить выбранный объект в модели, установите флажок Показать выбранные , а затем щелкните строку в списке изменений. Также можно отобразить и увеличить удаленные объекты.
   • Чтобы в списке сведений о свойствах отображались только изменения, установите флажок Показать только изменения , а затем щелкните строку в списке изменений.
   • При выборе объекта опорной модели более старое состояние этого объекта изображается на 3D-виде оранжевым цветом.
   • С помощью поля поиска внизу можно находить необходимые вхождения списка.
   • Если список изменений исчезнет, его можно вернуть на экран, нажав кнопкуСписок изменений на боковой панели. Если список сведений исчезнет, его можно вернуть на экран, нажав кнопкуСведения о свойствах на боковой панели. Эти две кнопки видны только тогда, когда функция Обнаружение изменений активна.

• Установите флажок Эта модель новее , чтобы указать, что файл, путь к которому отображается в поле, новее другого участвующего в сравнении файла. Если файл был обновлен, он отображается в поле автоматически, и флажок устанавливается.



• Можно сравнить его как более новый (по умолчанию) или более старый.

Установите флажок Эта модель новее рядом с полем пути к файлу, если требуется указать, что отображаемый в поле файл является более новым.

Макросом SelectCorrespondingObjectsBasedOnIfcObjectsSelection удобно пользоваться в случаях, когда вы экспортировали оригинальные объекты в IFC, вставили модель IFC обратно в ту же оригинальную модель и хотите выбрать соответствующие объекты Tekla Structures. Потребность в выборе соответствующих объектов может возникнуть в случае, если вы хотите добавить свои собственные определенные пользователем атрибуты во все обновленные и выбранные оригинальные объекты, например.

Для автоматического удаления старых версий опорных моделей можно использовать расширенный параметр XS_REFERENCE_MODEL_KEEP_VERSIONS_COUNT.
