Редактирование компоновки таблиц непосредственно на чертеже

Добавлено April 3, 2019 by Tekla User Assistance tekla.documentation@trimble.com

Версия программы:
2019

Редактирование компоновки таблиц непосредственно на чертеже

Редактирование компоновки таблиц непосредственно на чертеже

Редактор компоновок позволяет редактировать компоновку таблиц в компоновке чертежа непосредственно на чертеже. В режиме редактора компоновок можно выбрать, какие таблицы требуется включить в компоновку таблиц, а также где эти таблицы будут размещаться. Также можно корректировать масштаб таблиц, их поворот и наложение на виды.

Когда активен режим редактора компоновок, вы можете видеть чертеж, однако редактировать можно только компоновку таблиц. Редактировать содержимое чертежа, виды или свойства в этом режиме невозможно, и большинство команд на ленте недоступно. Содержимое чертежа должно быть видимым, чтобы вы понимали, как элементы компоновки соотносятся с другим содержимым, по крайней мере на текущем чертеже.

При сохранении компоновки таблиц с новым именем никакие новые файлы для компоновки таблиц не создаются. Компоновка таблиц входит в состав файла компоновки чертежа.

Если требуется отредактировать отдельные таблицы в компоновке таблиц, вы можете открыть и отредактировать эти таблицы в редакторе шаблонов.

Измененную компоновку таблиц можно применить к отдельному чертежу или сразу к нескольким чертежам.

Непосредственное редактирование компоновок таблиц и редактирование компоновок через старое диалоговое окно «Компоновка»

Редактор компоновок предназначен главным образом для непосредственной корректировки существующих компоновок таблиц, позволяя делать это легко и быстро. Старое диалоговое окно Компоновка и соответствующая функциональность редактирования компоновок по-прежнему доступны, и более сложное редактирование компоновок необходимо выполнять именно через диалоговое окно Компоновка. Следует иметь в виду, что:

  • Сопоставление фиксированных и вычисляемых форматов доступно только через диалоговое окно Компоновка.

  • Настройка размещения видов: поля и промежутки можно задать только через старое диалоговое окно Компоновка.

  • В режиме Редактор компоновок создавать новые компоновки таблиц можно только путем изменения существующих компоновок и сохранения их с новым именем. Создать компоновку чертежа «с нуля» невозможно; необходимо всегда начинать с существующей компоновки. В то же время можно редактировать компоновку чертежа, у которой есть только имя, но в которой нет никаких компоновок таблиц. Создавать новые компоновки «с нуля» можно только через диалоговое окно Компоновка.

Запуск непосредственного редактирования компоновки таблиц

  • Чтобы открыть Редактор компоновок , в меню Файл в режиме работы с чертежом выберите Редакторы > Редактор компоновок .

Открыть Редактор компоновок также можно одним из следующих способов:

  • Выберите существующую таблицу на чертеже, щелкните правой кнопкой мыши и выберите Открыть редактор компоновок.

  • Дважды щелкните существующую компоновку таблиц и выберите Редактировать компоновку чертежа. Чтобы отредактировать таблицу, выберите Редактировать шаблон в редакторе шаблонов. Обратите внимание, что эта функциональность может быть отключена настройками вашей компании.

  • Кнопка Редактор компоновок в правой части экрана означает, что Редактор компоновок активен.

  • Доступные таблицы и текущие таблицы перечислены на панели Редактор компоновок.

  • Если щелкнуть таблицу в списке Текущие таблицы , внизу панели появятся свойства таблицы, которые можно откорректировать ( Масштаб , Поворот и Накладывается на виды ). При щелчке по таблице в списке Доступные таблицы свойства не отображаются.

  • При выборе таблицы в списке Текущие таблицы эта таблица выбирается в компоновке таблиц. Аналогично, при выборе таблицы в компоновке таблиц эта таблица выбирается также в списке Текущие таблицы.

  • По умолчанию в компоновке таблиц отображаются имена таблиц. Чтобы скрыть имена, снимите флажок Показать имена таблиц в панели Редактор компоновок.

  • Скрытые таблицы по умолчанию отображаются. Скрытые таблицы, которые не имеют отношения к данному чертежу, можно скрыть с помощью флажка Показать скрытые таблицы на панели Редактор компоновок. В некоторых случаях таблицы, отключенные на одном из чертежей, могут использоваться на других чертежах с той же компоновкой. Или же при изменении текущего чертежа — например, при добавлении редакции — таблицы могут снова появиться, поэтому просто удалять таблицы нельзя. По умолчанию, скрытые таблицы отображаются в виде простых прямоугольников с известной шириной и предусмотренной по умолчанию высотой.

  • С помощью поля Поиск... можно выполнять поиск доступных таблиц. Начните вводить имя таблицы, чтобы найти ее. Чтобы сбросить результаты поиска, нажмите кнопку закрытия.

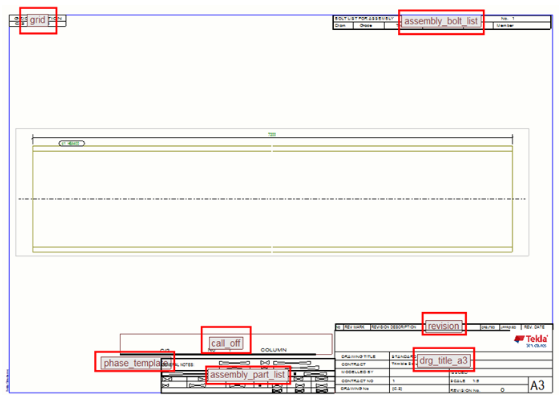

Компоновка таблиц чертежа может включать в себя следующие элементы:

  • Шаблоны (таблицы или спецификации).

  • Компоновочные планы. Компоновочный план или вид компоновочного плана — это маленькая «карта» на чертеже, на которой показано, где в модели находится сборка, ЖБ элемент или деталь. В каждую компоновку таблиц может входить только один компоновочный план.

  • DWG-файлы.

Редактирование компоновки таблиц

Перемещение таблиц

Перемещать таблицы можно путем перетаскивания, с помощью сочетаний клавиш, а также с помощью команд перемещения на ленте или в контекстном меню.

Перетаскивание таблиц

Перетаскивание — это самый простой способ: выберите таблицу и перетащите ее в нужное место. При перетаскивании шаблон пытается автоматически принять нужное положение — без наложения на существующие шаблоны и так, чтобы точка привязки зафиксировалась в ближайшей точке угла или средней точке границы чертежа либо ранее размещенного шаблона.

Tip:

Таблицы можно перетаскивать без предварительного их выбора, если включен режим Перетаскивание на чертежах.

Чтобы включить режим Перетаскивание на чертежах , выберите Файл > Настройки > Перетаскивание на чертежах.

Перемещение таблиц с помощью команды «Переместить»

  1. Щелкните таблицу правой кнопкой мыши, выберите Переместить и переместите таблицу в требуемое место:

    • путем указания исходной точки перемещения, а затем целевой точки;

    • путем указания исходной точки, перемещения курсора в требуемом направлении и ввода требуемого расстояния (в миллиметрах).

  2. Привяжите таблицу к новой точке.

Обратите внимание, что при перемещении таблицы изменяется ее смещение, а также смещение привязанных к ней таблиц.

Поворот таблиц

Таблицы в компоновке таблиц можно поворачивать по часовой стрелке:

  1. Выберите таблицу.

  2. Выберите для выбранной таблицы требуемый угол поворота в списке Поворот.

Точка привязки таблицы при повороте не изменяется.

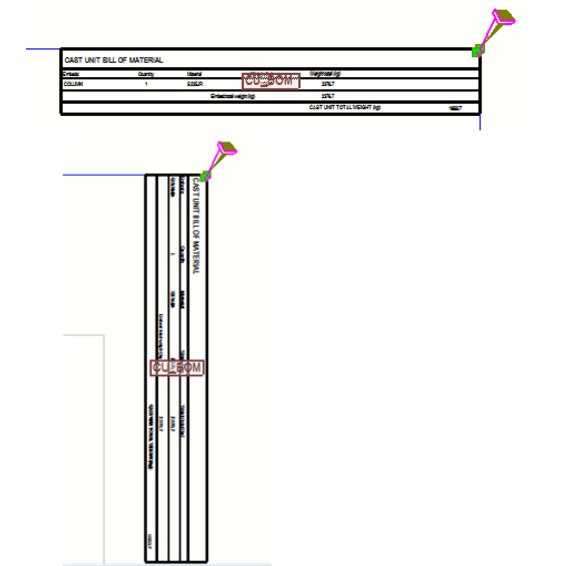

В примере ниже таблица была повернута на -90 градусов:

Повернуть таблицу также можно с помощью команды в контекстном меню:

  1. Выберите таблицу.

  2. Щелкните правой кнопкой мыши и выберите Повернуть по часовой стрелке.

  3. Повторяйте команду Повернуть по часовой стрелке до тех пор, пока таблица не примет желаемую ориентацию.

Удаление таблиц

Выполните одно из следующих действий:

  • Щелкните одну таблицу или несколько таблиц (чтобы выбрать их, удерживайте клавишу CTRL или SHIFT ) правой кнопкой мыши и выберите Удалить.

  • Выберите таблицу и нажмите клавишу Удалить.

Корректировка масштаба таблиц и их наложения на виды

Корректировать можно масштаб таблиц и DWG-файлов; масштабировать компоновочные планы необходимо на их исходных видах чертежей. Также разрешить или запретить таблицам, компоновочным планам и DWG-файлам накладываться на виды на чертеже.

Чтобы откорректировать свойства таблицы:

  1. Выберите таблицу из списка Текущие таблицы или в компоновке таблиц.

  2. Откорректируйте масштаб в поле Масштаб.

  3. Установите или снимите флажок Накладывается на виды , если необходимо.

    Новое значение параметра Накладывается на виды вступит в силу только после того, как чертеж будет создан заново.

    Если этот флажок установлен, таблицы могут накладываться на виды. Если этот флажок снят, Tekla Structures оставляет виды чертежа за пределами области с таблицами при создании или повторном создании чертежей. Изменения состояния флажка применяются только при создании и повторном создании чертежей, тогда как изменения масштаба применяются сразу же.

    Обратите внимание, что это тот же флажок, что и Прозрачно в старом диалоговом окне Таблицы , просто на панели Редактор компоновок он иначе называется.

Обновление таблицы

  • Можно обновлять шаблоны (таблицы) в редакторе компоновок и на самом чертеже. Чтобы это сделать, щелкните шаблон на чертеже или в редакторе компоновок правой кнопкой мыши и выберите Обновить шаблон.

Добавление в компоновку таблиц новых таблиц, файлов DWG/DXF и компоновочных планов

Добавление новой таблицы или спецификации

  1. Выберите таблицу из списка Доступные таблицы.

  2. Укажите опорную точку на чертеже, пользуясь соответствующими переключателями привязки.

    В результате таблица добавляется в указанное место. Шаблоны располагаются автоматически при указании угла или средней точки на рамке чертежа или на существующем шаблоне. Шаблоны также пытаются избегать наложения на существующие шаблоны, и точка привязки фиксируется в ближайшей точке угла или средней точки рамки чертежа либо ранее размещенного шаблона.

Добавление нового компоновочного плана

  1. Создайте в модели подходящий вид, а затем создайте из этого вида чертеж общего вида. Отредактируйте созданный вид чертежа так, чтобы его можно было использовать в качестве компоновочного плана.

    Например, необходимо откорректировать масштаб вида, чтобы компоновочный план поместился в компоновку таблиц чертежа. Чертеж компоновочного плана может содержать только один вид.

  2. Сохраните созданный чертеж компоновочного плана.

  3. Откройте чертеж, куда вы хотите добавить компоновочный план, и запустите Редактор компоновок.

  4. Выберите Компоновочный план в списке Доступные таблицы.

  5. В появившемся списке чертежей выберите чертеж, который будет использоваться в качестве компоновочного плана.

  6. Укажите опорную точку, пользуясь соответствующими переключателями привязки. В результате компоновочный план добавляется в указанное место. Компоновочные планы располагаются автоматически при указании угла или средней точки на рамке чертежа или на существующем шаблоне. Компоновочные планы также пытаются избегать наложения на существующие шаблоны, и точка привязки фиксируется в ближайшей точке угла или средней точки рамки чертежа либо ранее размещенного шаблона.

Ограничения, связанные с компоновочными планами в компоновках таблиц

  • Масштабировать компоновочные планы необходимо на исходном чертеже.

  • В одну компоновку можно вставить только один компоновочный план.

  • Компоновочные планы невозможно поворачивать.

Добавление нового файла DWG/DXF

  1. Выберите DWG/DXF в списке Доступные таблицы на панели Редактор компоновок и найдите файл DWG/DXF.

  2. Укажите опорную точку, пользуясь соответствующими переключателями привязки. В результате файл DWG/DXF из верхнего левого угла будет перемещен в указанное место. Файлы DWG/DXF располагаются автоматически при указании угла или средней точки на рамке чертежа или на существующем шаблоне. Файлы DWG/DXF также пытаются избегать наложения на существующие шаблоны, и точка привязки фиксируется в ближайшей точке угла или средней точки рамки чертежа либо ранее размещенного шаблона.

Ограничение : файлы DWG/DXF невозможно поворачивать.

Привязка таблиц

  1. Чтобы привязать таблицу к точке, сначала выберите таблицу.

    При выборе таблицы становится видна точка привязки таблицы. Можно выбрать сразу несколько таблиц.

  2. Прикрепите таблицу к одной из 16 точек:

    • на другой таблице;

    • на рамке чертежа.

При привязке к какому-либо местоположению для размещения таблицы на панели Редактор компоновок таблица всегда прикрепляется к ближайшему углу или средней точке другой таблицы или рамки чертежа.

Чтобы получить общее представление о зависимостях привязки, выберите сразу все таблицы с помощью рамки. Если таблицы привязаны к скрытым таблицам, установите флажок Показать скрытые таблицы , чтобы получить реалистичную картину зависимостей привязки.

Значки привязки также отображаются, когда система автоматически изменяет точки привязки. Это происходит при удалении таблицы, к которой привязана другая таблица, а также при добавлении в компоновку таблиц новой таблицы.

  • Таблицы можно привязывать:

    • к углам, к средним точкам кромок и к центру другой таблицы;

    • к углам рамки чертежа, к средним точкам кромок рамки, а также к центру чертежа.

    В следующем примере таблица привязана к нижнему левому углу другой таблицы:

  • Можно перетаскивать конечные точки линии привязки.

  • Если расстояние между таблицами по осям X и Y меньше 5 мм, линия привязки будет закругленной.

  • Точку прикрепления, которая соприкасается с выбранной таблицей, можно перенести только в одну из восьми точек выбранной таблицы.

  • Точку прикрепления, которая соприкасается с началом координат места прикрепления, можно перенести в любую из восьми точек прикрепления любой другой таблицы, на рамку чертежа или в центр чертежа.

  • Смещать таблицы относительно точек привязки можно с помощью команды Переместить с числовым вводом.

  • Чтобы увидеть значение смещения, выберите таблицу. Значения смещений по осям X и Y отображаются пурпурным цветом:

Ограничения, связанные с привязкой таблиц

  • Таблицу невозможно привязать к себе самой.

  • Таблицы нельзя привязывать взаимно друг к другу. Например, если шаблон 1 привязан к шаблону 2, шаблон 2 не может быть привязан непосредственно к шаблону 1.

  • Перемещать таблицы можно только по одной.

Сохранение компоновок таблиц

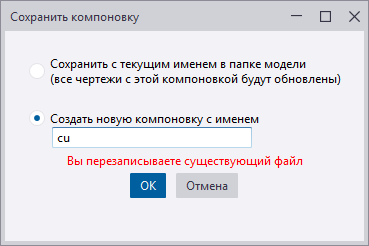

  1. Нажмите кнопку Сохранить на панели Редактор компоновок. Откроется диалоговое окно Сохранить компоновку :

  2. Выберите один из следующих двух вариантов:
    • Сохранить с текущим именем в папке модели(все чертежи с этой компоновкой будут обновлены) : измененная компоновка таблиц сохраняется под своим старым именем. Файл компоновки чертежа при этом сохраняется в папке текущей модели. Если компоновка таблиц используется в других чертежах, эти чертежи будут обновлены.
    • Создать новую компоновку с именем : новая или измененная компоновка таблиц сохраняется под другим именем. Если это имя уже занято, появится соответствующее сообщение.

      Никакие новые файлы для компоновки таблиц не создаются. Компоновка таблиц входит в состав файла компоновки чертежа, и файл компоновки чертежа сохраняется в папке модели.

      Новая компоновка таблиц появится в списке компоновок таблиц в диалоговом окне Компоновка и в свойствах компоновки, например в диалоговом окне Общий вид - свойства компоновки. Она не будет использоваться автоматически в каких-либо чертежах кроме текущего, пока вы не выберете ее для использования.

      Если вы активировали Автоматический выбор формата в диалоговом окне или на панели свойств компоновки чертежа, при сохранении компоновки таблиц с новым именем Режим определения формата меняется на Заданный размер , и используется текущий формат. Чтобы активировать Автоматический выбор формата , перейдите к свойствам компоновки и сопоставьте эту компоновку таблиц одному из форматов в наборе компоновок таблиц.

  3. Нажмите кнопку Сохранить.

    При попытке выйти из режима редактирования компоновки без сохранения появится запрос на подтверждение отмены текущих изменений. Чтобы сохранить изменения, нажмите кнопку Отмена и сохраните компоновку. Чтобы отменить изменения, нажмите кнопку Отменить изменения.

Добавление компоновки чертежа на чертеж

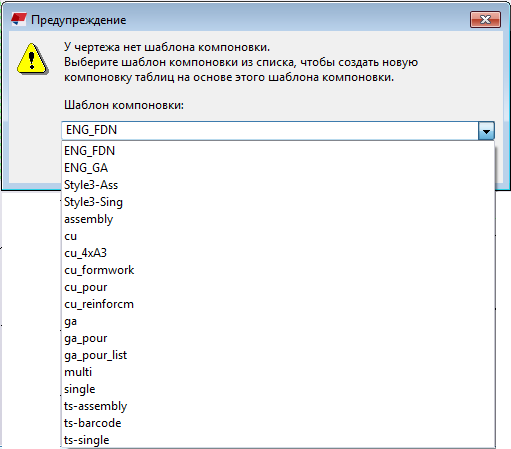

Когда вы открываете Редактор компоновок на открытом чертеже и на этом чертеже не определена компоновка чертежа, вы увидите список компоновок, из которых можно выбрать желаемую. Таблицы и другие определения компоновки в выбранной компоновке чертежа будут применены к открытому чертежу. Это удобно делать, если вы случайно удалили компоновку чертежа в свойствах чертежа, например.

Запрет редактирования шаблонов и компоновок таблиц

По умолчанию редактировать шаблоны и компоновки таблиц на чертежах разрешено. Редактирование шаблонов и компоновок таблиц можно запретить, установив расширенный параметр XS_DISABLE_TEMPLATE_DOUBLE_CLICK в значение TRUEСвойства чертежа категории диалогового окна Расширенные параметры ). В этом случае:

  • Вы не сможете редактировать шаблоны или компоновки таблиц, дважды щелкнув шаблон на чертеже. Вместо этого будет открываться диалоговое окно Свойства чертежа.
  • Вы не сможете начинать редактирование шаблонов или компоновки таблиц, щелкнув шаблон правой кнопкой мыши на чертеже и выбрав соответствующую команду.
