Задание свойств автоматических видов сечений

Перед созданием чертежа можно задать некоторые свойства, которые будут использоваться для автоматически создаваемых видов сечений. Свойства для автоматических видов сечений необходимо задавать в двух местах в свойствах чертежа: на панели Вид сечения и в диалоговом окне Создание видов > Свойства вида . Настройки на панели Вид сечения применяются ко всем видам сечений на чертеже.

Список свойств видов сечений и описание этих свойств см. в разделе Свойства вида сечения.

Задание свойств автоматических видов сечений

Обратите внимание, что для чертежей общего вида можно изменить только параметр Начальный номер или буква подписи вида и символа сечения.

  1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
  2. Загрузите свойства чертежа, максимально близкие к необходимым.
  3. Выберите Вид сечения.
  4. На вкладке Атрибуты задайте значения параметров Глубина сечения и Расстояние для объединения сечений :
    • Глубина сечения определяет положительную и отрицательную глубину вида сечения, когда сечения не объединяются. На открытом чертеже корректировать глубину вида сечения можно также путем перетаскивания границы вида.
    • Расстояние для объединения сечений определяет диапазон расстояний для объединения видов сечений.
    • Можно дополнительно управлять тем, какие виды сечений будут объединяться, с помощью расширенного параметра XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA.
  5. По-прежнему находясь на вкладке Атрибуты , задайте для видов Левое сечение , Среднее сечение и Правое сечение направление слева или справа.
  6. Перейдите на вкладку Линия разреза и задайте длину и смещение линии метки сечения (расстояние между меткой сечения и сечением).
  7. Перейдите на вкладку Метка сечения и измените настройки метки сечения:
    1. Нажимайте кнопки ... рядом с полями A1A5 , чтобы открыть диалоговое окно Содержимое метки.
    2. Выберите элементы, которые требуется включить в метку.
    3. При необходимости выберите элемент в списке, нажмите кнопку < Добавить рамку и выберите Тип и Цвет рамки.
    4. При необходимости выберите элемент в списке и задайте параметры текста: Цвет , Шрифт и Высота.
    5. Перейдите на вкладку Положение и задайте сторону нанесения текста, положение текста, смещение по горизонтали и по вертикали, а также поворот текста.
    6. В списке Начальный номер или буква подписи вида и символа сечения выберите, с цифры или с буквы должны начинаться подписи видов сечений и символов сечений:
      • Можно ввести любую цифру начиная с 1 или любую букву (А-Я или а-я, регистр учитывается).
      • При использовании буквы, если введенная строка длиннее одной буквы, отображается только первая буква. При использовании цифр отображаются все введенные цифры.
      • Начальный номер в подписи изменяется только при изменении его в свойствах чертежа перед созданием чертежа, а также если изменить это свойство на существующем чертеже и создать чертеж повторно (в этом случае изменятся подписи видов и символов сечений всех автоматически созданных и всех новых видов сечений).
    7. Нажмите кнопку ОК , чтобы вернуться к свойствам чертежа.
  8. Выберите Создание видов и добавьте виды сечений и виды сбоку, которые вы хотите создать.
  9. По-прежнему находясь на панели Создание видов , выберите вид и свойства, которые вы хотите изменить, и нажмите кнопку Свойства вида.
  10. Откорректируйте свойства вида требуемым образом.
  11. Нажмите кнопку Сохранить , чтобы сохранить свойства вида.
  12. Нажмите кнопку Закрыть.
  13. Повторите шаги 9 –12 для всех создаваемых видов сечений и видов сбоку.
  14. Чтобы сохранить изменения, нажмите кнопку Сохранить.

Примеры настроек видов и меток сечений

Объединение видов сечений

  1. Расстояние для объединения сечений = 1’- 4"
  2. Глубина сечения = 4"
  3. Объединенные сечения

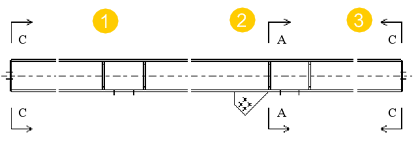

Направление вида сечения

Стрелка на символе сечения указывает направление вида сечения, как показано ниже:

  1. Левое сечение, направление вправо
  2. Среднее сечение, направление вправо
  3. Правое сечение, направление влево

Метки сечений

Ниже приведено несколько примеров меток сечений:

Отображение меток направления видов сечений и видов сбоку на чертежах

На видах сечений и на видах сбоку на чертежах можно отображать метки направления вида.

  1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
  2. Загрузите свойства чертежа, максимально близкие к необходимым.
  3. Выберите Создание видов в дереве слева, выберите вид и свойства, которые вы хотите изменить, и нажмите кнопку Свойства вида.

    В данном случае выберите вид сечения или вид сбоку.

  4. Перейдите на вкладку Подпись в диалоговом окне Свойства вида.
  5. В разделе Метки направления на видах выберите один из следующих вариантов: Отображать метки :
    • Только символ
    • Только подпись
    • Символ и подпись
    • Ничего (метки не отображаются).
  6. Задайте высоту символа и текстовой подписи в поле Высота.

    При попытке ввести 0 появится сообщение об ошибке.

  7. Чтобы сохранить изменения, нажмите кнопку Сохранить.
  8. Нажмите кнопку Закрыть.
  9. Нажмите кнопку Сохранить , чтобы сохранить свойства чертежа, а затем нажмите кнопку ОК и создайте чертеж.

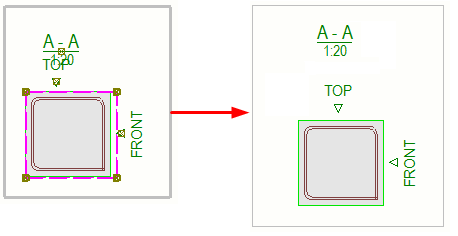

Метка направления вида представляет собой небольшой символ (при необходимости с текстовой меткой) рядом с видом сбоку или видом сечения.

Положение метки ориентации вида соответствует положению подписи вида. На рисунке ниже для подписи выбран вариант Центрировать в ограниченном видом пространстве.

Советы

Задание местоположения видов сбоку и видов сечений

На чертежах отдельных деталей, сборок и отлитых элементов виды сечений и виды сбоку могут всегда располагаться рядом с главным видом либо в любом пустом месте на чертеже.

  1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
  2. Загрузите свойства чертежа, максимально близкие к необходимым.
  3. Нажмите кнопку Компоновка и перейдите на вкладку Прочее.
  4. Установите параметр Выровнять виды сбоку с главным видом в значение Да , чтобы виды размещались рядом с главным видом.
  5. Установите параметр Выровнять виды сечений с главным видом в значение Да , чтобы виды размещались рядом с главным видом.
  6. Чтобы сохранить изменения в файле свойств чертежа, нажмите кнопку Сохранить вверху.
  7. Нажмите кнопку ОК и создайте чертеж.

    При выборе варианта Нет Tekla Structures размещает виды сечений и виды сбоку в любом незанятом месте.

Пример

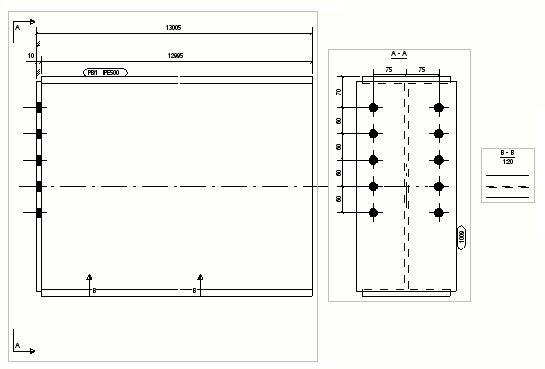

Виды сбоку и виды сечений в любом месте (вариант Нет ).

Виды сбоку и виды сечений рядом с главным видом (вариант Да ).
