Przed rozpoczęciem konwersji sprawdź ustawienia konwersji i w razie potrzeby wprowadź zmiany.

1. W menu Plik kliknij Ustawienia > Ustawienia konwersji obiektów IFC.
2. Sprawdź i zmień ustawienia konwersji w oknie dialogowym Ustawienia konwersji obiektów IFC:

   Utwórz raport po konwertowaniu	Nieużywane. Raport został zastąpiony listą zmian.
   Ustaw uchwyty na pasie górnym	Umożliwia ustawienie linii odniesienia belek na półkę górną. Jeśli opcja Ustaw uchwyty na pasie górnym nie jest wybrana, linie referencyjne belek znajdują się w środku belek. To ustawienie nie jest używane w przypadku polibelek w celu poprawy wyników konwersji.
   Konwertuj obiekt B-rep	Konwertowanie obiektów B-rep do postaci obiektów Tekla Structures. Można też używać osobno konwersji do elementu lub konwersji do wyciągnięcia w przypadku betonu i innych materiałów, na przykład stali. Wybrane opcje są stosowane do konwersji bezpośredniej i funkcji zarządzania zmianą konwersji. Obiekty B-rep są konwertowane do elementów specjalnych, a elementy specjalne są dodawane do katalogu kształtów. Elementy specjalne należą do klasy 996.
   Mapowanie profilu głównego	Nazwa profilu Mapowanie profili poprzez porównywanie nazw profili między modelem IFC a katalogiem profili Tekla Structures. Wymiary: Mapowanie profili głównie poprzez porównywanie wymiarów obiektów. Jeśli konwerter obiektów IFC nie może mapować profili przy użyciu metody wybranej jako główna, zastosuje drugą (niewybraną) metodę.
   Tolerancja	Wprowadź wartości do porównania wymiarów. Jednostka miary zależy od środowiska. Wartość r w ustawieniu Tolerancja wpływa tylko na rury prostokątne. Pozwala ona odróżnić profile walcowane na gorąco od profili walcowanych na zimno.

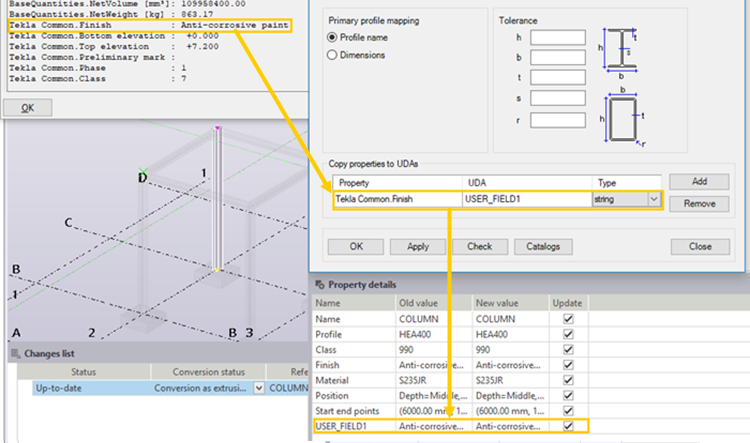

3. Skopiuj z zestawów właściwości obiektów IFC te właściwości, które zostaną użyte jako atrybuty użytkownika konwertowanych obiektów Tekla Structures:

   1. Kliknij Dodaj, aby dodać wiersz, a następnie w polu Właściwość wprowadź nazwę właściwości IFC.

      Zapisz właściwość IFC pod nazwą wyświetlaną w oknie dialogowym Zbadaj (bez przedrostka EXTERNAL.).

   2. Wpisz nazwę atrybutu użytkownika w polu UDA.

      Maksymalna długość nazwy atrybutu zdefiniowanego przez użytkownika to 20 znaków. Dodawany w tym miejscu atrybut użytkownika również musi być uwzględniony w pliku objects.inp. Nazwa atrybutu musi być niepowtarzalna. Wpisz oryginalną nazwę atrybutu zdefiniowanego przez użytkownika, a nie tłumaczenie.

      Zauważ, że właściwość Typ obiektu można skopiować do UDA przy użyciu atrybutu ObjectType.

   3. Kliknij Typ, aby wybrać format atrybutu.

      Możliwe formaty to ciąg, liczba całkowita lub podwójny. Typ określa typ danych właściwości IFC, a nie typ danych atrybutu użytkownika.



4. Przed przystąpieniem do konwersji obiektów IFC do natywnych obiektów Tekla Structures sprawdź profile i materiały, aby mieć pewność, że konwersja przebiegnie pomyślnie, i ręcznie wykonaj mapowanie profili lub materiału w następujący sposób:
   1. Kliknij przycisk Sprawdzanie.

      Tekla Structures wyświetli wszystkie brakujące profile lub materiały na zakładkach Brakujące profile i Brakujące materiały w oknie dialogowym Brakujące odwzorowanie.

   2. Wybierz odpowiednią opcję na liście profili programu Tekla Structures i materiałów programu Tekla Structures do zdefiniowania mapowania dla brakujących profili lub materiałów.

      Nazwę profilu elementu IFC można mapować za pomocą profilu Tekla Structures. Mapowanie profili działa dla danych IFC, które mają nazwę profilu, ale nie zawierają wystarczających informacji do konwersji. W razie potrzeby mapowania można później zmienić. Mapowania są używane w konwersji tylko wtedy, gdy profile nie zostaną znalezione w katalogach Tekla Structures. Konwersja profilu odbywa się zgodnie z określoną logiką.

   3. Kliknij Zaktualizuj katalogi odwzorowania i zamknij.

   Można również otworzyć i zmienić pliki katalogu w edytorze tekstowym. W tym celu kliknij przycisk Katalog. Po zakończeniu otwórz ponownie ustawienia konwersji obiektów IFC, aby zastosować nowe ustawienia. Pliki są przechowywane w folderze \attributes znajdującym się w folderze modelu:

   Plik TeklaStructuresCatalogMaterials.txt zawiera wszystkie materiały

   Plik TeklaStructuresCatalogProfiles.txt zawiera wszystkie profile

   Plik MappedMaterials-default.txt mapuje materiały

   Plik MappedProfiles-default.txt mapuje profile

5. Kliknij przycisk OK w oknie dialogowym Ustawienia konwersji obiektów IFC.
   Teraz można skonwertować obiekty IFC przy użyciu jednego z dwóch dostępnych sposobów.

Wszystkie zaimportowane obiekty IFC można skonwertować za jednym razem przy użyciu ustawień konwersji obiektów. Konieczne są do tego co najmniej dwie rewizje tego samego modelu.

1. Otwórz listę Modele referencyjne, klikając przycisk Modele referencyjne w panelu bocznym.
2. Kliknij przycisk Dodaj model, wskaż model w oknie dialogowym Dodaj model i kliknij ponownie Dodaj model.
3. W modelu wybierz obiekty do konwertowania.
4. Przejdź na wstążkę i na karcie Zarządzaj kliknij Konwertuj obiekty IFC.
   Wybrane obiekty zostaną skonwertowane zgodnie z ustawieniami konwersji IFC. Konwersja zostanie przeprowadzona automatycznie dla obiektów, które wcześniej nie zostały konwertowane. Konwertowane obiekty IFC zostaną wymienione na liście zmian u dołu. Każdy obiekt znajduje się w osobnym wierszu, a cięcia są wyświetlone hierarchicznie pod powiązanym obiektem.



   • Aby wybrać obiekty w modelu, zaznacz pole wyboru Wybierz obiekty w modelu, a następnie kliknij wiersz obiektu. Powoduje to również wybranie powiązanych obiektów natywnych.
   • Aby podświetlić obiekt na liście zmian i pokazać jego szczegóły, zaznacz pola wyboru w obszarze Pobierz wybrane obiekty z modelu, a następnie kliknij obiekt w modelu.
   • Aby przybliżyć wybrany obiekt w modelu, zaznacz pole wyboru Zoom wybrane, a następnie kliknij wiersz na liście zmian. Pole wyboru Zoom wybrane jest wyłączone, jeśli opcja Wybierz obiekty w modelu nie jest wybrana.

   • Aby na liście szczegółów właściwości wyświetlić wyłącznie zmiany, zaznacz pole wyboru Pokaż tylko zmiany, a następnie kliknij wiersz na liście zmian.

     Zauważ, że jeśli na liście szczegółów właściwości przypadkowo zostanie usunięta jedna z kolumn, można ją przywrócić, klikając prawym przyciskiem myszy tytuł kolumny i wybierając kolumnę w menu kontekstowym. Następnie można przeciągnąć kolumnę w żądane położenie.

   • Stanem obiektu może być Nowy (zielony) Zmieniony (żółty), Usunięty (czerwony) lub Aktualny (niebieski lub szary po ponownym otwarciu funkcji zarządzania zmianą) lub Błąd (liliowy).
   • W kolumnie Stan konwersji wyświetlany jest wynikowy stan konwersji.
   • Właściwości skonwertowanego obiektu będą wymienione na liście szczegółów właściwości wyświetlanej w panelu bocznym po kliknięciu obiektu na liście zmian.
5. Aby zaktualizować obiekt na liście, zmień jego stan konwersji na Konwersja i kliknij Zastosuj zmiany.
6. Jeśli listy znikną, kliknij poniższe przyciski, które są widocznie jedynie wówczas, gdy lista zmian konwersji jest aktywna:
   • Przycisk Lista zmian przywraca listę zmian.
   • Przycisk Szczegóły właściwości przywraca listę szczegółów właściwości.

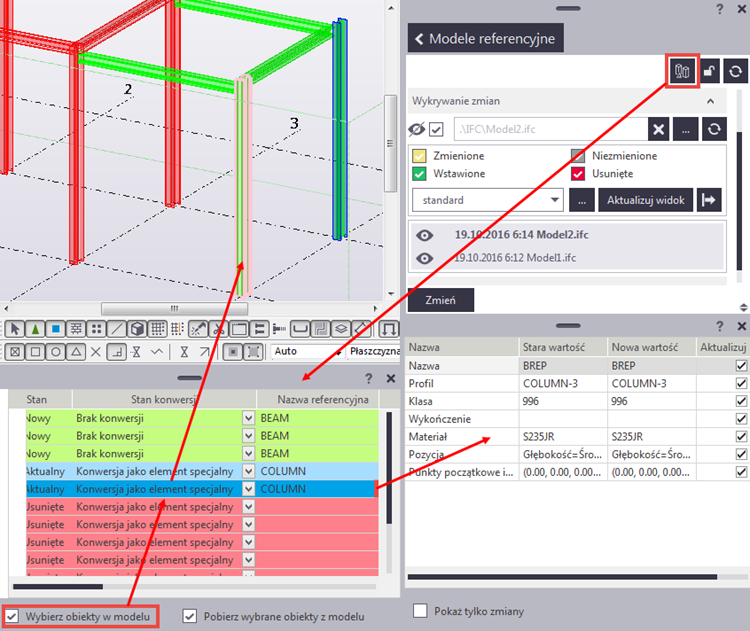

Zarządzanie zmianą konwersji obiektów umożliwia wykrywanie zmian i zarządzanie zmianami na poziomie obiektu. Zarządzanie zmianą konwersji jest wymagane na początkowym etapie zarządzania zmianą danych, aby zredukować liczbę trudności w projektach konstrukcyjnych. Obiekty nie są konwertowane automatycznie. Należy je skonwertować za pomocą listy zmian konwersji.

1. Otwórz listę Modele referencyjne, klikając przycisk Modele referencyjne.
2. Kliknij Dodaj model, wskaż model w oknie dialogowym Dodaj model i kliknij ponownie Dodaj model.
3. Kliknij dwukrotnie model na liście Modele referencyjne, aby go otworzyć, a następnie kliknij przycisk Uruchom Menadżera konwersji i zmian IFC.

   Aktualny stan konwersji zostanie wyświetlony na liście zmian, a zarządzanie konwersją zostanie aktywowane. Stan jest zależny od zmian fizycznych obiektu modelu referencyjnego oraz ustawień konwersji IFC. Właściwości obiektu referencyjnego będą wymienione na liście szczegółów właściwości wyświetlanej osobno dla każdego obiektu po kliknięciu obiektu na liście zmian.

   Do przeglądania modelu i zmian oraz list szczegółów służą pola wyboru Wybierz obiekty w modelu, Pobierz wybrane obiekty z modelu i Zoom wybrane.



   Logika i kolory oznaczeń stanu obiektu referencyjnego i stanu konwersji:

   Stan	Stan konwersji	Kolor
   Nowy	Brak konwersji	Zielony
   Zmieniony	Konwersja jako element specjalny lub Konwersja jako wyciągnięcie	Żółty
   Usunięty	Konwersja jako element specjalny lub Konwersja jako wyciągnięcie	Czerwony
   Aktualny	Konwersja jako element specjalny lub Konwersja jako wyciągnięcie	Niebieski (szary po ponownym otwarciu funkcji Zarządzanie zmianą konwersji)
   Błąd	Brak konwersji	Liliowy

4. Aby konwertować obiekty, wybierz żądane wiersze obiektu, a następnie wybierz Konwersja w kolumnie Stan konwersji i kliknij Zastosuj zmiany. Konwersja opiera się na ustawieniach konwersji. Możesz wybrać wiele obiektów.
   • Po konwersji stan konwersji to Konwersja jako element specjalny lub Konwersja jako wyciągnięcie, w zależności od wyniku konwersji.

   • B-rep'y są wyświetlane jako Surface geometry, profile parametryczne jakoParametryczny, a kształty arbitralne jako Arbitralny. Zespół jest również Arbitralny, tak samo jak obiekty referencyjne wybranym przy użyciu przełączników wyboru Wybierz obiekty w zespołach lub Wybierz obiekty w komponentach.

   • Jeśli wybrana jest konwersja B-rep (Surface geometry w kolumnie Typ referencji), konwersja jest wykonywana jako element specjalny, o ile nie wystąpi błąd.
   • Jeśli obiekt jest wyciągnięciem (Arbitralny lub Parametryczny w kolumnie Typ referencji), jest konwertowany jako wyciągnięcie.
   • Konwersję można wymusić jako element specjalny, wybierając Konwersja jako element specjalny. W takim przypadku obiekt wyciągnięcia również jest konwertowany jako element specjalny. Podczas konwersji nie jest sprawdzane, czy taki sam kształt jest już dostępny, co oznacza, że zawsze tworzony jest nowy kształt.
   • Konwersję można wymusić jako wyciągnięcie, wybierając Konwersja jako wyciągnięcie. W takim przypadku B-rep również podlega konwersji jako wyciągnięcie, profil jest uzyskiwany przez mapowanie lub określenie obszaru granicznego, jeśli brak mapowania. Wynik konwersji nie zawsze jest taki jak oczekiwany.
   • Jeśli konwersja się nie powiedzie, wynik zostanie zapisany w kolumnie Stan konwersji, a wiersz będzie miał liliowy kolor.
5. Jeśli listy znikną, kliknij poniższe przyciski, które są widocznie jedynie wówczas, gdy zarządzanie konwersją jest aktywne:
   • Przycisk Lista zmian przywraca listę zmian.
   • Przycisk Szczegóły właściwości przywraca listę szczegółów właściwości.

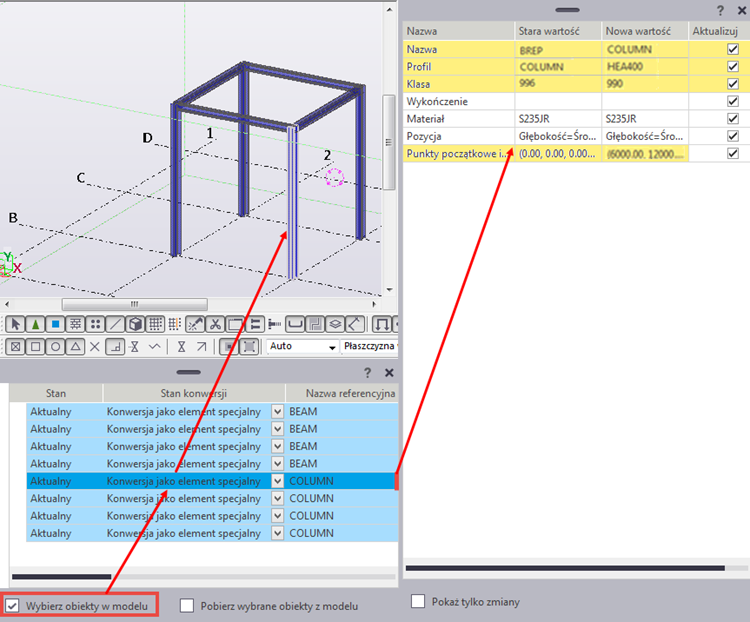

Jeśli uprzednio skonwertowany obiekt referencyjny uległ zmianie w nowszej rewizji modelu referencyjnego, wówczas można porównać starszą i nowszą rewizję modelu referencyjnego i zaktualizować konwersję.

1. Otwórz listę Modele referencyjne, klikając przycisk Modele referencyjne w panelu bocznym.
2. Otwórz starszą rewizję modelu referencyjnego, klikając ją dwukrotnie na liście Modele referencyjne.
3. Zaktualizuj model referencyjny zgodnie z nową rewizją modelu referencyjnego, wybierając plik nowej rewizji z listy Plik dostępnej w sekcji Szczegóły i klikając Zmień.
4. Kliknij przycisk Uruchom Menadżera konwersji i zmian IFC .
5. Przejrzyj zmiany:
   • Zaznacz pola wyboru Wybierz obiekty w modelu i Zoom wybrane, aby w sposób wyraźny zobaczyć zmienione obiekty w modelu.
   • Kliknij zmieniony wiersz, aby wyświetlić szczegółowe zmiany na liście szczegółów właściwości w panelu bocznym.
6. Uprzednio skonwertowane obiekty można zaktualizować częściowo, zaznaczając pole wyboru Aktualizuj obok określonej właściwości w panelu szczegółów właściwości.
   Aby na przykład zaktualizować wyłącznie informacje o profilu, zaznacz pole wyboru Aktualizuj tylko obok wiersza Profil w panelu szczegółów właściwości.
7. Aby skonwertować wszystkie obiekty ze stanem konwersji Zmienione, zaznacz wszystkie wiersze, zmień ustawienie Stan konwersji na Konwersja i kliknij Zastosuj zmiany.
   • Obiekty ze stanem konwersji Zmienione zostaną skonwertowane zgodnie z aktualnymi ustawieniami konwersji obiektów IFC.
   • Aby zaktualizować uprzednio skonwertowane obiekty modelu natywnego zgodnie z poprzednimi ustawieniami i poprzednim typem konwersji, wybierz Konwersja w kolumnie Stan konwersji. Nie można zmienić typu z wyciągnięcia na element specjalny. W takim przypadku należy usunąć obiekty natywne i wymusić konwersję.
   • Jeśli stan obiektu referencyjnego to Usunięty, wybierz Konwersja i kliknij Zastosuj zmiany. Spowoduje to usunięcie obiektu natywnego oraz połączenia do usuniętych obiektów referencyjnych.
