Met Trimble Connector kunt u:

• een Tekla Structures -model aan een project en de projectmappen van Trimble Connect toevoegen
• een nieuw Trimble Connect -project maken
• een referentiemodel van een Trimble Connector -project naar een Tekla Structures -model downloaden
• een Tekla Structures -referentiemodel naar een Trimble Connector -project uploaden
• Trimble Connect -modelobjecten als een .ifc -referentiemodel naar een Trimble Connect -project exporteren

• U kunt de tabbladcommando's Trimble Connect in het lint gebruiken om Trimble Connect for Desktop , Trimble Connect for Web en Trimble Connector te starten.



• U kunt deze applicaties ook starten met Snel starten.



• U moet u bij Trimble Connector aanmelden om uw Trimble Identity te kunnen gebruiken.

• Wanneer u Trimble Connect for Web start:

  • Trimble Connect for Web opent het Trimble Connect -project dat aan het Tekla Structures -model is gekoppeld.
  • Als u een project hebt gekoppeld, wordt de pagina met projectactiviteiten geopend: https://web.connect.trimble.com/#/project/ProjectId/activity.
  • Als u geen project hebt gekoppeld, wordt http://connect.trimble.com/ weergegeven.
• Wanneer u Trimble Connect for Desktop start:

  • Trimble Connect for Desktop opent het desktopproject dat aan het huidige Tekla Structures-model is gekoppeld.
  • Als u geen project hebt gekoppeld, wordt de projectenpagina van Trimble Connect geopend.
  • Als u Trimble Connect for Desktop niet hebt geïnstalleerd, wordt de webpagina om Trimble Connect for Desktop https://app.connect.trimble.com/tc/app#/store te downloaden geopend.

• Wanneer u Trimble Connector start:

  • Trimble Connector wordt geopend en u kunt een project koppelen als u dat nog niet eerder hebt gedaan. U kunt ook een nieuw project maken.

De Taak-lijst openen en weergeven

1. Open in Trimble Connector een project.

   U kunt geen Taak-opmerkingen bekijken of maken als u geen project hebt geopend.

2. Klik op de knopTaak.
3. U kunt het volgende doen:
   • Sorteer de lijst op Auteur , Toegewezen persoon , Vervaldatum , Status en Prioriteit.
   • U kunt Zoeken gebruiken om naar bepaalde Taken te zoeken.
   • U kunt groeperen op Auteur , Status , Prioriteit , Type , Tag , Creatiedatum en Laatste wijzigingsdatum.
4. Als u de Taak-lijst wilt sluiten, klikt u op de knopSluiten.

Taak-opmerkingen maken

1. Klik in Trimble Connector op de knopTaak.

2. Als u een Taak met een venster en een snapshot wilt maken, selecteert u de oorspronkelijke Tekla Structures -objecten.

   Selecteer slechts één venster. Wanneer u een venster maakt, wordt er een IFC-bestand van de geselecteerde oorspronkelijke objecten gemaakt en naar de projectmap root\TeklaStructures-ToDos geüpload.

   Het coördinatensysteem volgt wat in de werkvlakverwerker is ingesteld.

   Maak geen vensters van veel objecten tegelijkertijd, omdat het maken van een Taak dan lang kan duren.

   Als u een Taak zonder een venster en een snapshot wilt maken, selecteert u geen objecten.

3. Klik op de knopTaak maken en er wordt een nieuw venster geopend waarin u de Taak-details kunt invullen.

   • Vul de Titel en de Beschrijving in.

     De gegevens voor de Beschrijving zijn verplicht. U kunt geen Taak zonder een beschrijving opslaan.

   • Als u een toegewezen persoon wilt definiëren, klikt u op Select naast Assignee en selecteert u een projectlid of gebruikersgroep in de lijst of begint u met het invoeren van de naam van de gebruiker of gebruikersgroep om de gebruikerslijst te filteren.

     Taken kunnen aan andere gebruikers worden toegewezen zodra een project is gedeeld.

   • Selecteer de vervaldatum in de kalender en stel indien nodig de prioriteit, het type, de status en het voltooiingspercentage in.

   • Als u een bijlage wilt toevoegen, klikt u opBijlage toevoegen en doet u één of beide van de volgende dingen:

     • Klik openom naar een bestand op uw computer te bladeren, het bestand aan de geselecteerde map toe voegen en klik op OK.

     • Klik opom naar een bestand op uw computer te bladeren, klik op Toevoegen van mijn computer , voeg het bestand aan de huidige Taak -opmerking toe en klik op OK.

     • Als u op de bijlage dubbelklikt, wordt het bestand geopend als Windows koppeling met de bestandsextensie heeft. Modelbestanden worden niet geopend.

4. Klik op de knop Opslaan om de Taak op te slaan.

   De opgeslagen Taak wordt onmiddellijk naar Trimble Connect gesynchroniseerd. Nadat Taak aan Trimble Connect is geleverd, ontvangt deze een unieke naam die uit de afgekorte projectnaam en een volgnummer bestaat.

   De gemaakte Taak kan in Trimble Connect op de tabbladen Taak en Activity worden bekeken.

Taak-opmerkingen weergeven

1. Klik in Trimble Connector op de knopTaak.

   De lijst Taak wordt geopend.

2. Dubbelklik op de Taak die u wilt weergeven.

   Het eigenschappenpaneel Taak wordt geopend.

   U kunt het eigenschappenpaneel van de Taak sluiten door op de knopSluiten te klikken.

Opmerkingen aan Taak-opmerkingen toevoegen

Elke gebruiker in het project kan opmerkingen maken over een Taak.

1. Klik in Trimble Connector op de knopTaak.

   De lijst Taak wordt geopend.

2. Dubbelklik op de Taak-opmerking waar u opmerkingen over wilt maken.
3. Voeg in het geopende eigenschappenpaneel uw opmerkingen in het vak Opmerkingen toe.
4. Sla uw opmerkingen op door op Opmerking toevoegen te klikken.

Projectbeheerders en Taak-makers kunnen opmerkingen ook verwijderen door op de knopVerwijderen naast het opmerkingenvak te klikken.

Opmaak in ToDo-opmerkingen maken

U kunt een Taak-opmaak in Trimble Connector maken en de opmaak in Tekla Structures en Trimble Connect weergeven.

1. Selecteer in Trimble Connector een bestaand project of maak een nieuw project.

2. Gebruik de opmaaktools om opmaak aan het huidige model toe te voegen:

   • verwijdert alle kijkvlakken van alle modelvensters.

   • verwijdert alle opmaak uit het model.

   • maakt een metingsopmaak. Wijs in het model twee punten aan en vervolgens een punt om de meting te plaatsen. U kunt punten, randen of vlakken aanwijzen.

   • maakt een wolkenopmaak. Wijs in het model het midden van de wolk aan en een positie op de rand van de wolk. Tekla Structures maakt de wolk loodrecht op het kijkvlak dat door de door u aangewezen middenlocatie wordt gedefinieerd.

   • maakt een lijnopmaak. Wijs in het model het beginpunt en het eindpunt aan. De pijl aan het beginpunt gemaakt.

   • maakt een tekstopmaak die uit tekst of een UDA / Lijst -attribuut en een aanhaallijn bestaat. Voer de tekst of een prefix in het opmaaktekstvak in, selecteer een UDA - of Lijst -attribuut in de lijst, wijs het beginpunt van de aanhaallijn aan en wijs vervolgens een locatie voor de tekst aan.

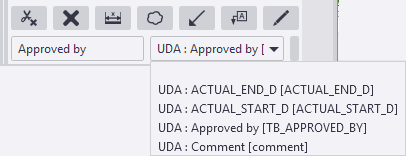

     In het onderstaande voorbeeld is Goedgekeurd door als tekst ingevoerd en UDA: Goedgekeurd door is in de lijst met beschikbare attributen geselecteerd.

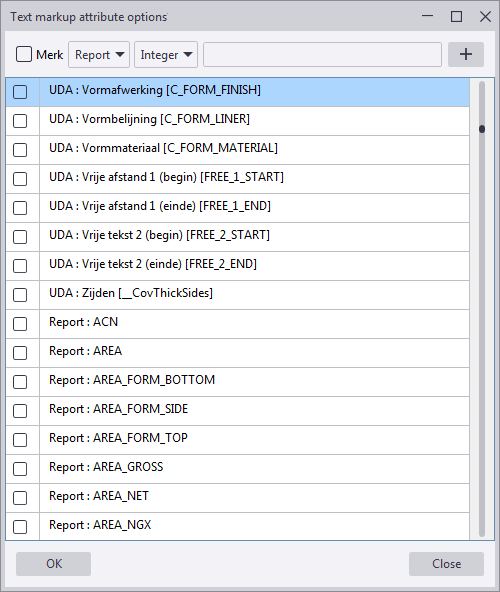

     Als u meer UDA - of Lijst -attributen in de lijst met beschikbare attributen wilt toevoegen of nieuwe attributen aan de lijst Attribuutopties voor tekstopmaak wilt toevoegen zodat deze voor selectie beschikbaar zijn, klikt u op de knop Attribuutopties voor tekstopmaak behouden in de rechterbenedenhoek. Het dialoogvenster Attribuutopties voor tekstopmaak wordt weergegeven.



     Hier kunt u:

     • UDA of Lijst -attributen selecteren die u in de lijst met beschikbare attributen wilt toevoegen
     • nieuwe attributen toevoegen met de opties aan de bovenzijde. U moet selecteren of het attribuut UDA of Lijst is, het attribuuttype selecteren ( Integer , Dubbel of String ) en de naam van het attribuut invoeren. Als u een merkattribuut wilt toevoegen, vergeet dan niet het selectievakje Merk in te schakelen. De plusknop (+) voegt het gedefinieerde attribuut in de lijst toe.

   • maakt een potlood of opmaak uit de vrije hand. Wijs in het model een beginpunt aan, verplaats de muisaanwijzer om de gewenste vorm te maken (houd de linkermuisknop niet ingedrukt) en wijs en het eindpunt aan. Tekla Structures maakt de opmaak loodrecht op het kijkvlak dat door het door u aangewezen beginpunt is gedefinieerd.

3. Klik in Trimble Connector op de knopTaak.

4. Selecteer de benodigde modelobjecten uit het Tekla Structures model.

5. Klik op de knop, Taak maken en er wordt een nieuw venster geopend waarin u de Taak-gegevens kunt invullen. Vul ten minste de titel en de beschrijving in. Zie de Taak-opmerkingen maken hierboven.

6. Zorg ervoor dat Taak met Trimble Connect is gesynchroniseerd.

Bestaande Taak-opmerkingen toewijzen

Zodra een project is gedeeld, kunnen Taken aan andere gebruikers worden toegewezen. U kunt alleen Taken toewijzen als u de beheerder van het project bent of als u de Taak hebt gemaakt. U kunt alleen Taken toewijzen die in Trimble Connector worden gemaakt.

1. Klik in Trimble Connector op de knopTaak.

   De lijst Taak wordt geopend.

2. Dubbelklik op de Taak-opmerking die u wilt toewijzen.
3. Klik op de knop Bewerken.
4. Klik in het vak Toegewezen persoon op Selecteren en selecteer een projectlid of gebruikersgroep in de lijst of begin met het invoeren van de naam van de gebruiker of gebruikersgroep om de gebruikerslijst te filteren.
5. Selecteer de vervaldatum in de kalender.
6. Stel indien nodig de prioriteit, het type en de status van de Taak in.
7. Klik op de knop Opslaan om de wijzigingen op te slaan.

Taak-opmerkingen synchroniseren

Als een ander projectlid Taak-opmerkingen heeft gemaakt of er in Trimble Connector opmerkingen over hebt gemaakt, worden de Taken automatisch direct gesynchroniseerd.

Daarnaast kunt u op de synchroniseringsknopklikken om Taken direct naar Trimble Connect te synchroniseren.

Taak-instellingen aanpassen

1. Klik in Trimble Connector op de knopInstellingen.

2. Selecteer de te gebruiken instellingen Dubbelklik op het Taakvenster :

   • Deze instellingen beïnvloeden het snapshotvenster in Taak-opmerkingen.

   • Past camera- en vensterprojectie aan : Deze optie is nodig als u niet wilt dat het snapshotvenster wijzigt door een verschil in coördinatensysteem, bijvoorbeeld om het huidige venster onaangeroerd te houden. Als u deze optie selecteert, wijzigt de vensterprojectie ook als de vensterprojectie van Tekla Structures van de snapshotvensterprojectie van de Taak-opmerking verschilt.

   • Verwijdert kijkvlakken en voegt deze toe : Kijkvlakken in het Tekla Structures -venster worden verwijderd en kijkvlakken en in het Taak-venster worden aan het Tekla Structures -venster toegevoegd. Deze optie kan alleen worden gebruikt en beschikbaar zijn als de optie Past camera- en vensterprojectie aan is geselecteerd.

   • Objecten selecteren : Deze optie selecteert het oorspronkelijke object van Tekla Structures als het corresponderende object in het Taak-venster is geselecteerd. Als de coördinatensystemen verschillen, is het mogelijk om objecten te selecteren en op de geselecteerde objecten in te zoomen.

3. Als u het instellingenpaneel wilt sluiten, klikt u op de knopSluiten.
