Puntenwolken zijn groepen gemeten punten op de oppervlakken van objecten die met 3D-laserscanners zijn gemaakt, bijvoorbeeld, Trimble 3D-laserscanners. In constructies worden de puntenwolken hoofdzakelijk in vernieuwingsprojecten gebruikt om het gebouw of de structuur te definiëren die moet worden vernieuwd. Ze kunnen ook worden gebruikt om de exacte positie van bestaande machines, leidingsystemen of landschappen te krijgen, zodat hier op de locatie rekening mee kan worden gehouden. U kunt ze ook gebruiken om de uitvoering te controleren door ze als bouwpunten te importeren in een model dat met het ontwerp moet worden vergeleken.

Wanneer u een puntenwolk aan een Tekla Structures -model koppelt, kunt u deze via de modeloorsprong of een gedefinieerd basispunt plaatsen.

Het oorspronkelijke puntenwolkbestand wordt verwerkt en de cachebestanden worden in de Potree-indeling gemaakt. De conversie van de puntenwolk treedt op als een achtergrondproces en u kunt ondertussen met Tekla Structures blijven werken. Puntenwolkgegevens worden opgeslagen in de map die door de variabele XS_POINT_CLOUD_CACHE_FOLDER wordt gedefinieerd. De map is standaard %LocalAppData%\Trimble\TeklaStructures\PointClouds , bijvoorbeeld C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\PointClouds. Het kan handig zijn om een netwerkstation voor het potree-bestand in een project te gebruiken. Het bestand wordt niet naar de lokale computer gekopieerd. Deze variabele is gebruikerspecifiek en bevindt zich in de categorie Bestandslocaties in het dialoogvenster Geavanceerde opties.

U kunt ook puntenwolken via internet gebruiken. Webstreamingscache van de puntenwolk is een algemene cache met Trimble Connect for Desktop. U kunt de cachemap definiëren met de variabele XS_POINT_CLOUDS_WEB_CACHE in de categorie Bestandslocaties in het dialoogvenster Geavanceerde opties. De map is standaard %LocalAppData%\Trimble\Trimble Connect\Import , bijvoorbeeld C:\Users\<user>\AppData\Local\Trimble\Trimble Connect\Import. Het cachegebruik verbetert de prestaties van de gestreamde puntenwolken.

Als dezelfde puntenwolk in meerdere modellen wordt gebruikt, wordt deze niet opnieuw geconverteerd of gedupliceerd wanneer u hem toevoegt. Als puntenwolken identiek zijn, wordt het bestaande geconverteerde bestand gebruikt, anders wordt het bestand geconverteerd.

Puntenwolken hebben in Tekla Structures kleuren als de oorspronkelijke bestandsindeling kleuren ondersteunt.

Puntenwolken kunnen in zowel het OpenGL-modelvenster als in het DX-modelvenster worden bekeken. Het DX-modelvenster met perspectiefprojectie kan een beter visueel resultaat opleveren. Prestaties met een groter aantal gegevens en/of een groter aantal vensters kunnen dit DX-gebruik onmogelijk maken.

Compatibele bestandsindelingen

ASCII ( .asc , .xyz )

E57 ( .e57 )

LAS ( .las )

LAZ ( .laz )

PTS ( .pts )

PTX ( .ptx )

Potree ( .js )

Trimble-scanindeling ( .tzf )

Beperkingen

• Sommige eenvoudige modelverwerkingsfunctionaliteiten van Tekla Structures zijn niet beschikbaar, zoals het selecteren, het ongedaan maken, het verplaatsten, het roteren, het kopiëren en het contextmenu bij het met de rechtermuisknop klikken.
• Puntenwolken worden niet automatisch opgeslagen.
• U kunt een puntenwolk niet met de toetsenbordknop Delete uit de lijst met puntenwolken verwijderen.
• Puntenwolken zijn niet zichtbaar in tekeningen.
• Puntenwolken worden niet in Tekla Model Sharing of in de multi-user modus gedeeld.
• Voor de bestandsindelingen ASCII, PTS: Voor elke tekstregel moeten de eerste drie velden zijn: x y z. Voor gekleurde puntgegevens moeten de laatste drie velden zijn: r g b.

1. Klik op de knop Puntenwolken in het zijvenster.



2. Als u de puntenwolk binnen het werkgebied wilt plaatsen, selecteert u het selectievakje Alleen binnenzijde werkgebied weergeven.
3. Klik op Bijvoegen.
4. Blader naar het puntenwolkbestand of voer het URL -adres van de puntenwolk in.
5. Wijzig indien nodig de schaal van de puntenwolk.
6. In Locatie door selecteert u Modeloorsprong om de puntenwolk in de modeloorsprong te plaatsen of een basispunt te selecteren om de puntenwolk in de echte coördinaten te plaatsen.
   Note: Als u het coördinatensysteem van de puntenwolk niet weet, selecteert u Automatisch gemaakt basispunt om de puntenwolk dichtbij de modeloorsprong te krijgen. Een automatisch basispunt met de min. x-, min. y- en min. z-coördinaten van de punentwolkomtrek wordt in de oorsprong van Tekla Structures gemaakt.
7. Klik op Puntenwolk bijvoegen.
8. Als u de puntenwolk in het model wilt weergeven, selecteert u het modelvenster waarin u deze wilt weergeven en klikt u op de oogknopnaast de puntenwolk in de lijst.

   Als u een modelvenster selecteert, heeft het een geel kader.

   Als de puntenwolk in het modelvenster op zichtbaar is ingesteld, kunt u de min. x-, min. y- en min. z-coördinaten van de omtrek van de puntenwolk in de statusbalk zien.

   Als u de puntenwolk wilt verbergen, klikt u op.

U kunt de variabele XS_SET_MAX_POINT_CLOUD_POINT_COUNT gebruiken om de standaard maximale waarde voor de punten in een aanzicht in te stellen. De standaardwaarde is 10.000.000 (10 miljoen).

Deze variabele is systeemspecifiek en bevindt zich in de categorie Modelvenster van het dialoogvenster Geavanceerde opties. Start Tekla Structures opnieuw op als u de waarde wijzigt.

Stel de gebruikerspecifieke variabele XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE in op TRUE zodat alleen puntenwolken en referentiemodellen met het commando Kijkvlak worden geknipt. Kijkvlakken werken dan niet voor oorspronkelijke Tekla Structures-objecten. De standaardwaarde is FALSE. Deze variabele bevindt zich in de categorie Modelvenster in het dialoogvenster Geavanceerde opties.

Regenereer de modelvensters nadat u de waarde hebt gewijzigd.

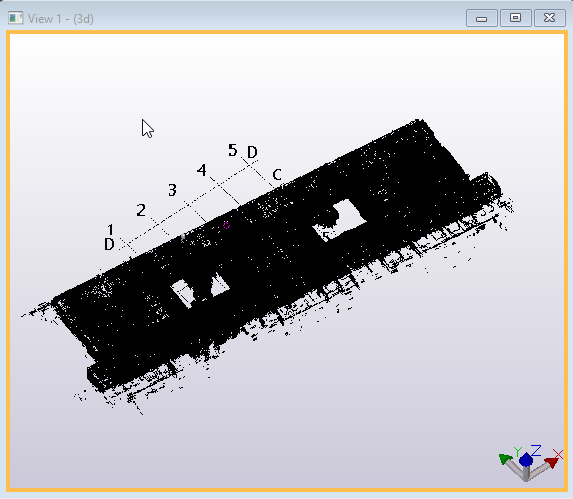

In de eerste afbeelding hieronder is een puntenwolk aan een model in een bovenaanzicht gekoppeld. Vergeet niet een modelvenster te selecteren en op de oogknopte klikken, anders wordt de puntenwolk niet weergegeven.

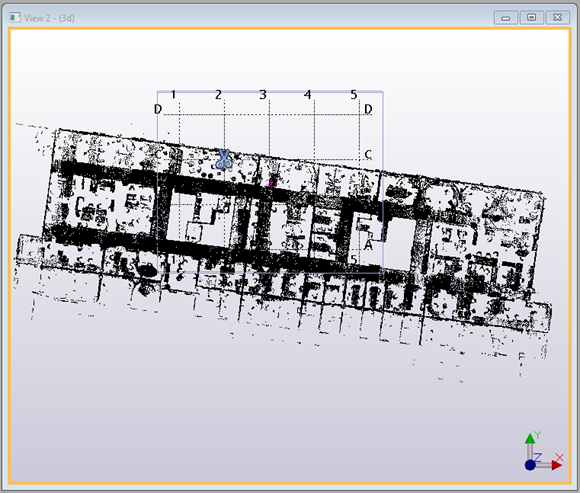

In de volgende afbeelding is de kijkvlaktool gebruikt om vloeren en andere structuren af te snijden:

In de volgende afbeelding is een gedeelte uitgesneden om in een doorsnede te worden gebruikt:

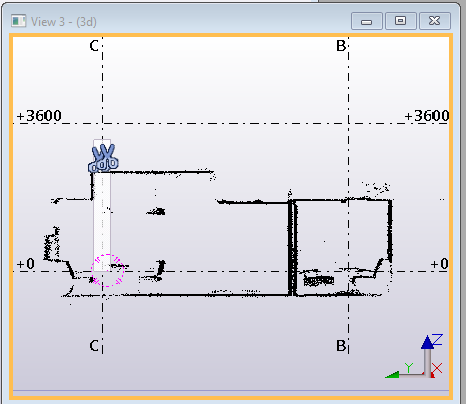

De laatste afbeelding geeft de doorsnede weer:

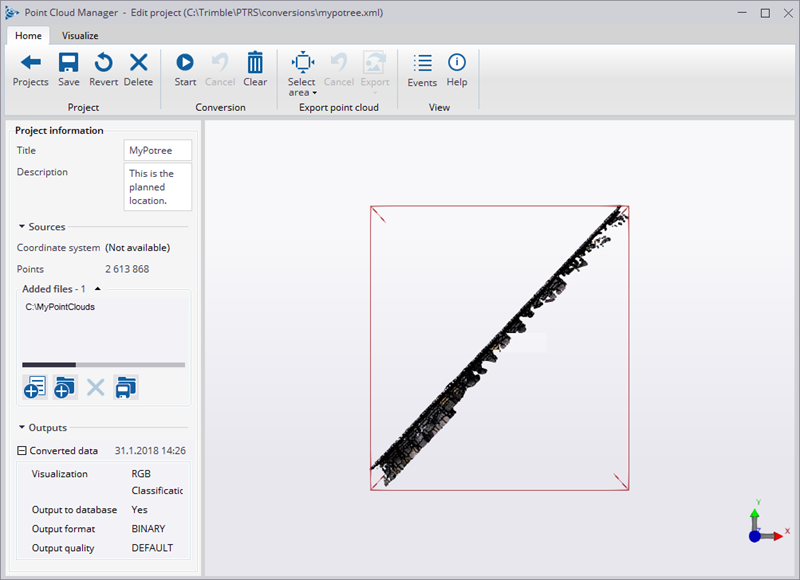

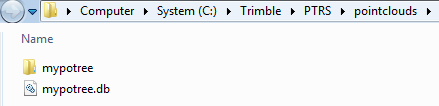

Puntenwolken zijn doorgaans zo groot in bestandsgrootte dat het niet verstandig is om de puntenwolk als onderdeel van de modelgegevens te delen. Puntenwolken zijn geen structurele domeingegevens maar projectgegevens die geen deel van het model uitmaken en zijn daarom niet afhankelijk van het opslaan van het model. Er is echter een noodzaak voor meerdere personen om hetzelfde puntenwolkmodel efficiënt te gebruiken. U kunt het potree-bestand gebruiken voor het delen van de puntenwolk. De aanbevolen methoden bij het delen van het potree-bestand van de puntenwolk onder modelgebruikers worden hieronder beschreven. U moet eerst het potree-bestand maken en het potree-bestand naar een gedeelde locatie kopiëren. Vervolgens kunnen andere gebruikers dit in hun Tekla Structures -model toevoegen.
