속성 창 레이아웃 사용자 지정
2019
Tekla Structures
속성 창 레이아웃 사용자 지정
Tekla Structures 의 속성 창에 대다수 모델 객체의 속성이 표시됩니다. 필요에 더욱 적합하게 속성 창을 사용자 지정할 수 있습니다. 속성 창에서 속성을 보고 싶은 각각의 객체 유형마다 따로 선택할 수 있습니다. 속성 창 편집기 로 속성 창에서 설정을 표시하고 숨기고 구성할 수 있습니다. 가장 필요한 UDA(사용자 정의 속성)를 속성 창에 직접 추가할 수도 있습니다.
속성 창 편집기 를 열려면 을 클릭합니다.
속성 창 편집기 를 사용하여 다음과 같은 작업을 할 수 있습니다.
- 적절한 순서 또는 적절한 그룹으로 속성 구성
- 사용하지 않거나 필요 없는 속성 제거
- UDA(사용자 정의 속성)을 비롯하여, 관련성이 높다고 생각하는 속성에 대한 자체 그룹 생성
- UDA(사용자 정의 속성)를 포함한 속성을 기존 그룹에 추가
- 중첩된 속성 그룹 생성
- 속성 또는 그룹 이름 바꾸기
- 사용자 지정 속성 창 레이아웃 저장
사용자 지정된 속성 창 레이아웃이 ..Users\<user>\AppData\Local\Trimble\TeklaStructures\<version>\UI\PropertyTemplates\ 폴더의 PropertyTemplates.xml 파일에 저장됩니다. 폴더를 찾을 수 없으면 컴퓨터에서 숨겨진 파일 및 폴더 를 볼 수 있는지 확인하십시오.
회사 관리자는 사용자 지정 리본 또는 사용자 지정 탭과 동일한 방법으로 회사 전체에 사용자 지정 속성 창 레이아웃을 배포 할 수 있습니다.
속성 또는 속성 그룹 추가

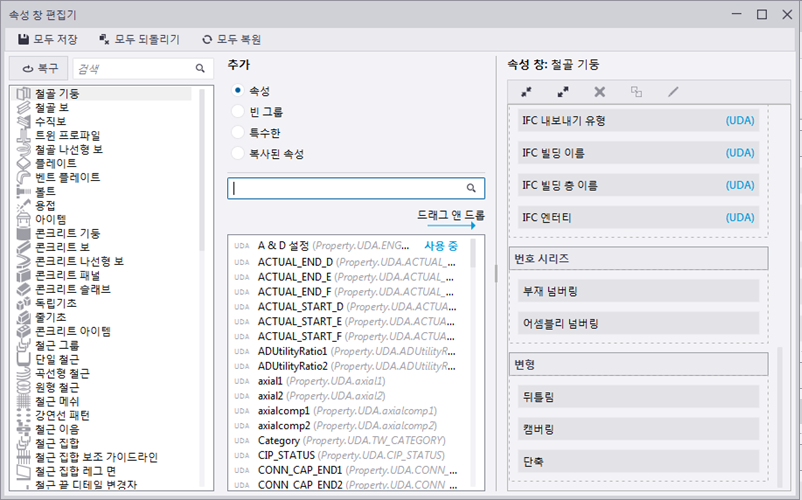

속성 창 편집기 에는 세 열이 있습니다.
- 왼쪽의 객체 유형 목록. 목록에는 속성 창을 가진 모든 객체가 표시됩니다. 수정하려는 속성 창 레이아웃을 가진 객체 유형을 목록에서 선택합니다.
각 객체 유형의 도구 설명에는 객체 유형 정의를 불러온 원본 파일이 기본 원본 파일, 사용자 환경, 사용자가 정의한 사용자 지정 등과 같이 표시됩니다.
- 중간의 속성 목록. 목록에는 사용 가능한 모든 속성과 각 객체 유형에 대한 사용자 정의 속성(UDA)이 표시됩니다. 이러한 속성과 UDA를 일반 속성으로 속성 창 레이아웃에 추가할 수 있습니다. 이미 사용 중인 속성은 다시 추가할 수 없지만 속성 창 레이아웃에서 다시 구성할 수 있습니다. 선택한 객체 유형과 호환되지 않는 속성은 추가할 수 없습니다.
- 오른쪽의 속성 창 레이아웃. 선택한 객체 유형에 대한 속성 창의 현재 레이아웃이 표시됩니다.
| 목표 | 수행할 작업 |
|---|---|
| 수정하려는 속성 창 레이아웃이 있는 객체 유형 선택 | 왼쪽의 객체 유형 목록에서 목록을 검색하거나 검색 상자를 사용하여 내용을 필터링합니다.
|
| 속성 창 레이아웃에 새 속성 추가 |
|
| 속성 창 레이아웃에 새 그룹 추가 |
새 그룹을 만들거나 기존 그룹 내에 새 그룹을 삽입하여 중첩 그룹을 만들 수 있습니다. 기존 그룹을 드래그하여 재구성할 수 있습니다. |

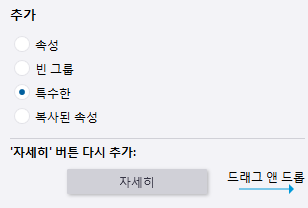

| 속성 창 레이아웃에 자세히 버튼 추가 | 속성 창 레이아웃에서 실수로 자세히 버튼을 제거한 경우 다시 추가할 수 있습니다.
|
속성 또는 속성 그룹의 이름 변경
| 목표 | 수행할 작업 |
|---|---|
| 속성 또는 속성 그룹의 이름 바꾸기 |
또는 속성 또는 속성 그룹의 이름을 마우스 오른쪽 버튼으로 클릭하고 이름 바꾸기 를 선택합니다. |
| 속성 또는 속성 그룹의 원래 이름 복원 |
|
기호를 클릭합니다.한 객체 유형에서 다른 객체 유형으로 속성 복사
한 객체 유형에서 다른 객체 유형으로(예: 철골 보에서 철골 플레이트로) 속성을 복사할 수 있습니다.
-

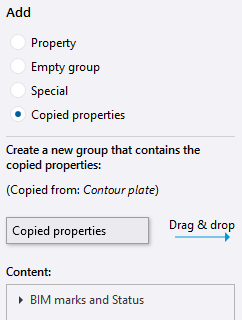

을 클릭하여 선택한 속성을 복사합니다. 또는 마우스 오른쪽 버튼으로 클릭한 다음 속성 복사 를 선택합니다.
복사된 속성은 중간 열의 내용 섹션 밑에 표시됩니다.
사용자 지정 제거
| 목표 | 수행할 작업 |
|---|---|
| 속성 또는 속성 그룹 삭제 |
또는 속성이나 속성 그룹을 마우스 오른쪽 버튼으로 클릭하고 삭제 를 선택합니다. |
| 변경 내용 취소 | 모두 되돌리기 버튼을 클릭하여 변경 내용을 취소하고 이전 저장으로 되돌립니다. |
| 단일 사용자 정의 제거 | 복구 버튼을 클릭하여 선택한 객체 유형의 속성 창 사용자 지정을 제거합니다. 또는 선택한 객체 유형을 마우스 오른쪽 단추로 클릭하고 기본값으로 복원 을 선택합니다. |
| 모든 사용자 지정 제거 | 모두 복원 버튼을 클릭하여 모든 속성 창 레이아웃의 사용자 정의를 제거합니다. |
기호를 클릭합니다.변경 사항 저장
변경하려면 사용자 지정 속성 창 레이아웃을 저장합니다.
- 모두 저장 버튼을 클릭합니다.
- Tekla Structures 로 돌아오면 Tekla Structures 에서 변경된 속성 창 템플릿을 다시 로드할 것인지 묻습니다. 예 를 클릭하여 사용 중인 사용자 지정 속성 창 레이아웃을 가져옵니다.
사용자 지정 속성 창의 UDA(사용자 정의 속성)
속성 창에서 사용자 지정 속성 섹션의 자세히 버튼을 클릭하면 UDA(사용자 정의 속성) 대화 상자가 열립니다. 속성 창을 사용자 지정하면 가장 중요한 UDA를 속성 창에 직접 추가할 수 있으므로 별도의 UDA 대화 상자를 열 필요가 없습니다.
모델 객체를 생성 또는 수정할 때 UDA는 다른 모든 객체 속성과 함께 자동으로 적용됩니다. UDA는 속성 창에 있든 UDA 대화 상자에 있든 관계없이 자동으로 적용됩니다.
단위 유형이 Option , String , Integer , Float , Date , Distance , Weight , Force , Moment , Angle , Factor 및 Area 인 UDA가 지원되며 속성 창에 이들 UDA를 추가한 경우에 올바르게 작동합니다. 다른 단위 유형을 가진 UDA는 UDA 대화 상자를 통해 사용해야 합니다.
예: IFC 관련 사용자 정의 속성을 속성 창 레이아웃에 추가하고 다른 개체 유형으로 복사하는 방법
이 예시는 IFC 관련 사용자 정의 속성(UDA) 그룹을 철골 기둥 속성 창 레이아웃에 추가하고 그룹을 철골 보 속성 창 레이아웃에 복사하는 방법을 보여주고 있습니다.
- 객체 유형 목록에서 철골 기둥 을 선택합니다.

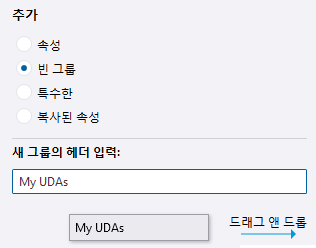

- 추가 섹션에서 빈 그룹 를 선택합니다. 새 그룹의 제목으로 IFC 를 입력합니다.
- 그룹 템플릿을 오른쪽의 속성 창 레이아웃으로 드래그합니다.

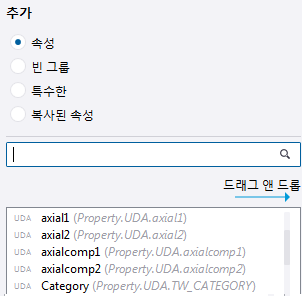

- 추가 섹션에서 속성 을 선택합니다. 검색에 IFC 를 입력하여 IFC 관련 UDA를 검색합니다.

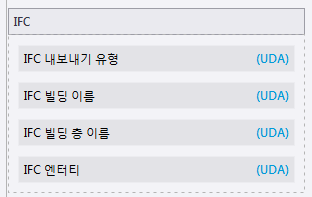

- IFC UDA를 모두 선택하여 속성 창 레이아웃에서 만든 그룹으로 드래그합니다.

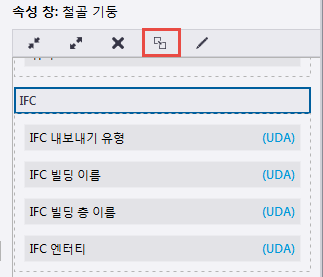

- 필요한 UDA를 새 그룹에 추가했으면 철골 보 속성 창 레이아웃에도 추가할 수 있도록 이 그룹을 복사하십시오. 그룹의 제목을 선택하고 선택한 아이템 복사 버튼을 클릭합니다.

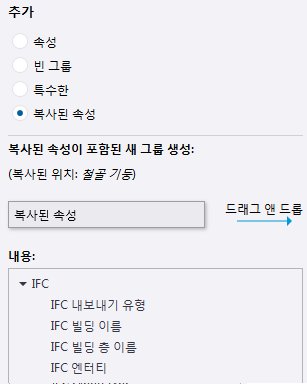

복사한 그룹의 이름과 그룹의 내용이 중간 열에 표시됩니다. 속성이 철골 열에서 복사된 것을 볼 수 있습니다.

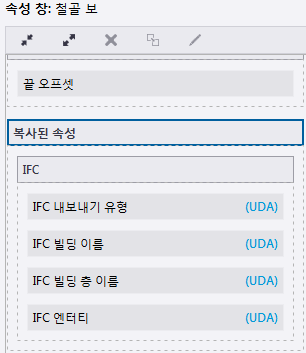

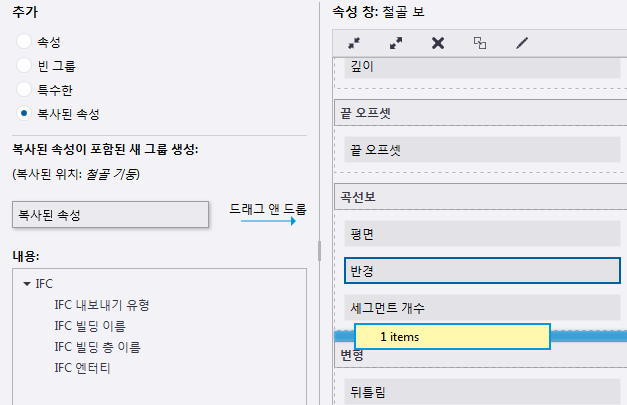

- 복사된 그룹을 중간 열에서 오른쪽의 철골 보 속성 창 레이아웃으로 드래그합니다.

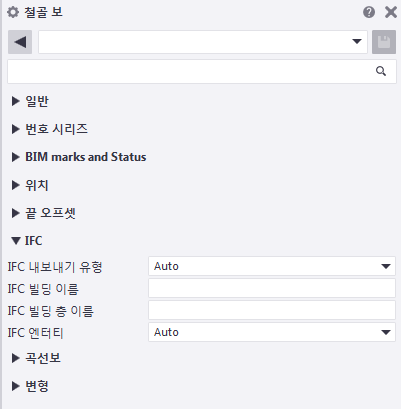

이제 철골 기둥 속성 창 레이아웃과 철골 보 속성 창 레이아웃에서 모두 IFC 관련 UDA를 사용할 수 있습니다.
복사된 속성의 위치는 항상 속성 창 레이아웃의 복사된 속성 그룹 내부입니다. 속성을 이동하려는 경우 속성을 복사된 속성 그룹 외부로 드래그한 다음 빈 그룹을 삭제하십시오.
- 모두 저장 버튼을 클릭하여 변경 내용을 저장합니다. Tekla Structures 로 돌아오면 Tekla Structures 에서 변경된 속성 창 템플릿을 다시 로드할 것인지 묻습니다. 예 를 클릭하여 사용 중인 사용자 지정 속성 창 레이아웃을 가져옵니다.
