Erstellen von separaten gebogenen Blechen

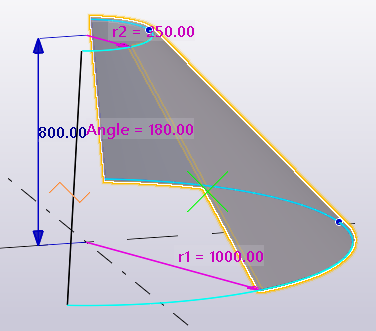

Sie können separate gebogene Bleche erstellen, für die keine Eingabeteile ausgewählt werden müssen. Verwenden Sie separate gebogene Bleche, um zylindrische und konische Teile wie Hauben, Trichter, Zapfen usw. zu modellieren.

Einschränkungen

Tekla Structures unterstützt keine um volle 360 Grad gebogenen separaten Bleche. Sie können jedoch stattdessen 359-Grad-Bleche erstellen.
Verwenden Sie das lokale Koordinatensystem bei der Zeichnungserstellung.

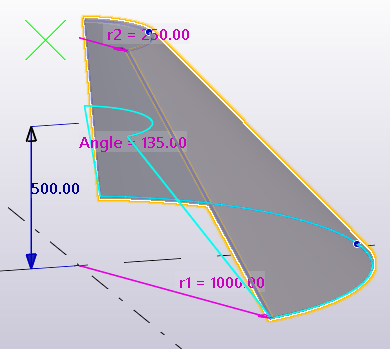

Neben separaten gebogenen Blechen können Sie auch zylindrische und konisch gebogene Bleche erstellen, indem Sie entweder zwei Teile oder zwei Teilflächen auswählen. Die Teile, die Sie zum Erstellen eines gebogenen Blechs verwenden, müssen Konturbleche oder Träger, deren Profil ein Blech ist, sein.

Erstellen von separaten gebogenen Blechen

Stellen Sie sicher, dass Direkte Änderung aktiviert ist.
Klicken Sie auf der Registerkarte Stahl auf Blech > Separates gebogenes Blech erstellen .

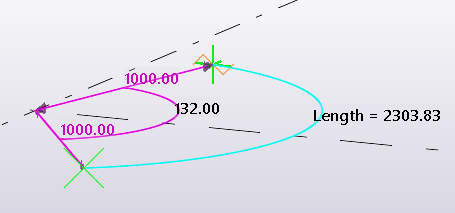

Definieren Sie den ersten Radius der Biegung:
1. Picken Sie den Mittelpunkt.
2. Picken Sie den Startpunkt für den Bogen.
3. Picken Sie den Endpunkt für den Bogen.
Die Auswahlreihenfolge definiert die Aufwärtsrichtung. Wenn Sie z. B. einen Bogen auf der XY-Ebene gegen den Uhrzeigersinn erstellen, zeigt die Aufwärtsrichtung entsprechend der Rechte-Hand-Regel auf die positive z-Achse.

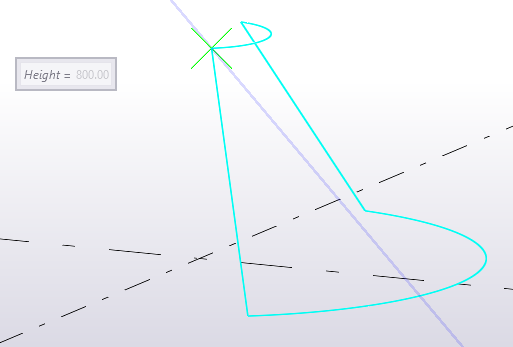

Picken Sie einen Punkt, um die Höhe der Biegung zu definieren.

Alternativ können Sie die Höhe auf der kontextabhängigen Symbolleiste für gebogene Bleche eingeben.

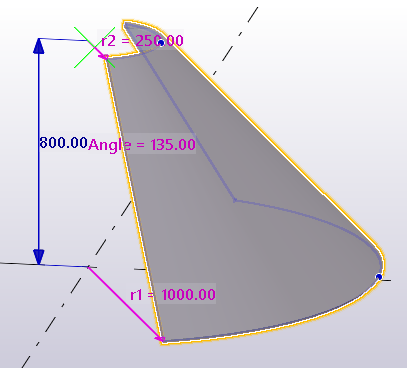

Definieren Sie den zweiten Radius der Biegung:
1. Picken Sie auf Grundlage der Vorschau des Blechs einen Punkt.
2. Wenn Sie die Richtung des Blechs ändern möchten, nachdem Sie einen Punkt gepickt haben, klicken Sie mit der linken Maustaste.

  Wenn Sie eine zylindrische Biegung erstellen möchten, klicken Sie auf die mittlere Maustaste. In diesem Fall ist Radius 2 = Radius 1.
Klicken Sie die mittlere Maustaste, um das gebogene Blech zu erstellen.

Ändern der Form von separaten gebogenen Blechen

Verwenden Sie Bemaßungswerte und Griffe der direkten Änderung, um die Form gebogener Bleche zu ändern.

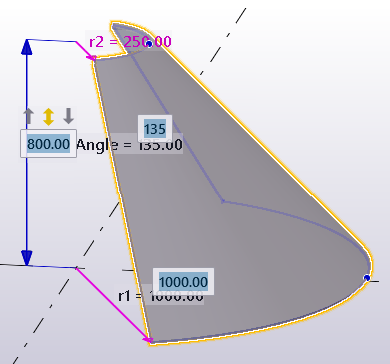

Sie können den Winkel, die Radien und die Höhe der Biegung ändern, indem Sie neue Maße angeben.

Sie können die Kanten des gebogenen Blechs ziehen und dehnen.

Sie können Zwischenpunkte hinzufügen und löschen.

Sie können abgewickelte Zeichnungen der separat gebogenen Bleche erstellen.

Ändern von Eigenschaften für gebogene Bleche

Wenn der Eigenschaftenbereich nicht geöffnet ist, doppelklicken Sie auf das gebogene Blech, um die Eigenschaften für Gebogenes Blech zu öffnen.
Ändern Sie die Eigenschaften nach Bedarf.
Klicken Sie auf Ändern.

Eigenschaften des gebogenen Blechs

Verwenden Sie die Eigenschaften für Gebogenes Blech im Eigenschaftenbereich, um die Eigenschaften eines gebogenen Blechs anzuzeigen und zu ändern. Doppelklicken Sie auf das gebogene Blech, um die Eigenschaften zu öffnen. Die Dateinamenerweiterung einer Eigenschaftendatei für gebogene Bleche lautet *.bpl.

Wenn Sie das Layout des Eigenschaftenbereichs angepasst haben, sieht die Liste der Eigenschaften möglicherweise anders aus.


Einstellung	Beschreibung
Allgemein
Name	Benutzerdefinierbare Bezeichnung des Blechs. Tekla Structures verwendet Teilnamen in Listen und im Dokument-Manager sowie zur Identifizierung von Teilen desselben Typs.
Profil	Profil des Blechs.
Material	Material des Blechs.
Oberfläche	Oberflächentyp. Die Oberflächenbehandlung kann vom Benutzer definiert werden. Sie beschreibt, wie die Teiloberfläche behandelt wurde, z. B. mit Rostschutzfarbe, Feuerverzinkung usw.
Klasse	Dient zum Gruppieren von Blechen. So können Sie z. B. Teile verschiedener Klassen in verschiedenen Farben anzeigen.
Positionierungsreihenfolge
Teilepositionierung	Teilpräfix und Startnummer für die Teilpositionsnummer.
Montageteil-Positionierung	Montageteilpräfix und Startnummer für die Montageteilpositionsnummer.
Mehr
BDAs	Klicken Sie zum Öffnen des Dialogfelds Benutzerdefinierte Attribute (BDA) für das Teil auf die Schaltfläche Benutzerdefinierte Attribute. BDAs liefern zusätzliche Informationen zum Teil.
