Arbeiten in Trimble Connect Visualizer

Hinzugefügt September 30, 2019 by Tekla User Assistance tekla.documentation@trimble.com

Softwareversion:
2019i

Arbeiten in Trimble Connect Visualizer

Arbeiten in Trimble Connect Visualizer

Bevor Sie in Trimble Connect Visualizer Schnappschüsse aufnehmen oder Animationen erstellen können, sollten Sie die gewünschten Modellansichten durch Vergrößern und Verkleinern, Ziehen und Schwenken festlegen. Sie können auch die Szeneneinstellungen anpassen, um beispielsweise die Helligkeit der Szene und die Position der Sonne zu steuern.

Vergrößern und Verkleinern, Drehen oder Schwenken des gerenderten Modells

Gehen Sie wie folgt vor:
Aktion Methode

Bildausschnitt vergrößern

Gehen Sie wie folgt vor:

  • Rollen Sie mit dem Mausrad nach vorn.

  • Drücken Sie die Taste W auf der Tastatur.

Bildausschnitt verkleinern

  • Rollen Sie mit dem Mausrad zurück.

  • Drücken Sie die Taste S auf der Tastatur.

Drehen des Modells

  1. Platzieren Sie den Mauszeiger über dem Punkt, um den Sie das Modell drehen möchten.

  2. Halten Sie die linke Maustaste gedrückt.

  3. Ziehen Sie das Modell mit der linken Maustaste.

Sie können auch die Pfeiltasten auf der Tastatur drücken, um das Modell zu drehen.

Schwenken des Modells

  1. Halten Sie die mittlere Maustaste gedrückt.

  2. Ziehen Sie das Modell mit der mittleren Maustaste.

Sie können auch die Tasten A und D auf der Tastatur drücken, um das Modell zu schwenken.

Anpassen der Szene

In Trimble Connect Visualizer können Sie die folgenden Szeneneinstellungen ändern:
  • Die verwendete Skybox (den Hintergrund) und deren Drehung

  • Den Sonnenstand

  • Die Helligkeit der Szene

  • Die Sichtbarkeit und Lage der Bodenebene

  1. Klicken Sie im Seitenbereich von Trimble Connect Visualizer auf.
  2. Gehen Sie wie folgt vor:
    Aktion Methode

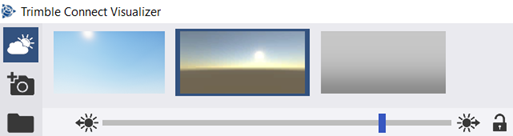

    Ändern der Skybox

    Die aktuell verwendeten Skybox ist blau markiert. So ändern Sie die Skybox:

    • Klicken Sie oben in Trimble Connect Visualizer im Auswahl-Tool für die Skybox auf einen anderen Eintrag.

    Sie können auch eigene Bilder als Skyboxen verwenden. Beachten Sie, dass Skybox-Bilder ein Seitenverhältnis von 2 : 1 aufweisen müssen. Speichern Sie die Skyboxes im Ordner C:\Users\<user>\Pictures\TrimbleConnectVisualizer\Skyboxes. Beim nächsten Öffnen von Trimble Connect Visualizer stehen Ihre eigenen Skyboxes zur Wahl bereit.

    Drehen der Skybox

    • Verschieben Sie den Schieberegler für die Drehung oben in Trimble Connect Visualizer.

    Sie können die Position der Skybox und die Richtung der Sonne verknüpfen, indem Sie aufklicken. Nach dem Verknüpfen von Sonnenrichtung und Skybox-Position wird beim Verstellen des Schiebereglers für die Drehung auch der Schieberegler für die Sonne um denselben Betrag verschoben.

    Anpassen der Helligkeit der Szene

    • Verschieben Sie den Helligkeitsregler in der oberen rechten Ecke.

    Anpassen der Sonnenposition

    Gehen Sie wie folgt vor:
    • Die Sonnenrichtung wird über den entsprechenden Schieberegler oben links eingestellt.

      Sie können die Richtung der Sonne und die Position der Skybox verknüpfen, indem Sie aufklicken. Nach dem Verknüpfen von Sonnenrichtung und Skybox-Position wird beim Verstellen des Schiebereglers für die Drehung auch der Schieberegler für die Sonne um denselben Betrag verschoben.

    • Um die Höhe der Sonne über dem Horizont zu ändern, müssen Sie den Schieberegler für die Sonnenhöhe auf der linken Seite des gerenderten Modells verstellen.

    Ein- oder Ausblenden der Bodenebene

    • Um die Bodenebene ein- bzw. auszublenden, klicken Sie auf der linken Seite des gerenderten Modells auf.

    Wenn die Bodenebene sichtbar ist, erscheint unter der Schaltflächeein Schieberegler. Darüber können Sie die Höhe der Bodenebene anpassen.

Aufnehmen und Betrachten von Schnappschüssen

  1. Passen Sie die Position des Modells und die Szene nach Belieben an.
  2. Klicken Sie oben links im Trimble Connect Visualizer -Fenster auf.

Trimble Connect Visualizer nimmt einen Schnappschuss der aktuellen Ansicht des gerenderten Modells auf. Die Schnappschüsse werden im Ordner C:\Users\<username>\Pictures\TrimbleConnectVisualizer gespeichert.

Wenn Sie den Ordner C:\Users\<username>\Pictures\TrimbleConnectVisualizer öffnen und die erstellten Schnappschüsse betrachten möchten, klicken Sie oben links im Trimble Connect Visualizer -Fenster auf.

Erstellen von Animationen

Sie können verschiedene Ansichten des gerenderten Modells kombinieren, um Animationen zu erstellen, die das Modell aus unterschiedlichen Winkeln anzeigen. Führen Sie folgende Schritte durch:

  1. Klicken Sie im Seitenbereich von Trimble Connect Visualizer auf.
  2. Gehen Sie wie folgt vor:
    Aktion Methode

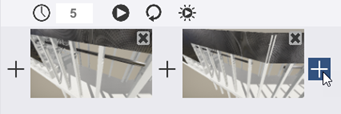

    Hinzufügen von Ansichten

    1. Verschieben Sie das Modell, um die gewünschte Ansicht zu erstellen.

    2. Klicken Sie auf der Werkzeugleiste unter der Ansicht auf das Pluszeichen +.

    Wiederholen Sie die Schritte a bis b, um alle erforderlichen Ansichten zu erstellen.

    Wichtig: Wenn Sie mehrere Ansichten hinzugefügt haben, müssen Sie rechts neben der Ansicht, hinter der die neue Ansicht eingefügt werden soll, auf das Pluszeichen + klicken. Klicken Sie auf der linken Seite einer Ansicht auf das Pluszeichen + , um die neue Ansicht vor dieser einzufügen.

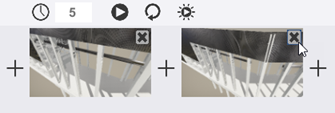

    Entfernen von Ansichten aus Animationen

    • Klicken Sie auf die Schaltfläche Schließen ( X ) in der rechten oberen Ecke einer Ansicht.

    Einstellen der Zeit zwischen Ansichten

    Die Zeit zwischen den Ansichten bestimmt die Geschwindigkeit der Animation.

    • Geben Sie die gewünschte Zeit in Sekunden im Feld unter dem gerenderten Modell an ().

    Abspielen oder Anhalten der Animation

    • Klicken Sie zur Wiedergabe auf der Werkzeugleiste unter dem gerenderten Modell auf.

    • Um die Animation zu beenden und zur ersten Ansicht zurückzukehren, klicken Sie auf.

    Wiederholtes Wiedergeben der Animation

    Sie können die Animation unendlich als Schleife abspielen.

    1. Klicken Sie auf der Werkzeugleiste unter dem gerenderten Modell auf.

    2. Klicken Sie zum Abspielen der Animation auf.

    Einfrieren des Sonnenstands in der Animation

    In jeder erstellten Ansicht befindet sich die Sonne an einer anderen Stelle. Das kann bei der Wiedergabe irritieren; daher können Sie den Sonnenstand einfrieren.

    • Klicken Sie auf der Werkzeugleiste unter dem gerenderten Modell auf.

  3. Verwenden Sie zum Speichern der Animation ein Programm zur Bildschirmaufzeichnung wie das in Windows 10 integrierte Tool.

    Weitere Informationen finden Sie beispielsweise hier.

Zurückkehren zur ursprünglichen Modellansicht

Klicken Sie im Seitenbereich von Trimble Connect Visualizer auf.

Die beim Starten von Trimble Connect Visualizer angezeigte Modellansicht wird geöffnet.

Aktivieren und Beenden des Vollbildmodus

Klicken Sie im Seitenbereich von Trimble Connect Visualizer auf.

Ein- und Ausblenden des Seitenbereichs in Trimble Connect Visualizer

Klicken Sie unten im Seitenbereich von Trimble Connect Visualizer auf.
