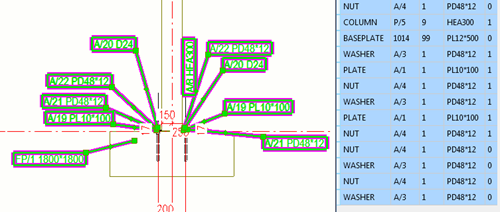

Tekla Structures 2018 enthält den Zeichnungsinhalts-Manager , ein neues interaktives Werkzeug zum Überprüfen und Bearbeiten von Bezeichnungen, Anmerkungen und Modellobjekten in der aktuellen Zeichnung.

Mit Zeichnungsinhalts-Manager gelingen folgende Schritte schnell und einfach:

• Auswählen der zu überprüfenden und zu bearbeitenden Inhalte, um Befehle für einzelne oder mehrere Modellobjekte oder Bezeichnungen in einem Rutsch auszuführen

• Ergänzen, Ändern oder Entfernen von Modellobjektbezeichnungen, einschließlich assoziativer Bezeichnungen

• Hinzufügen von Schweißnahtbezeichnungen zu Modellschweißnähten in Zeichnungen (bisher in Tekla Structures nicht möglich)

• Hervorheben von Objekten oder Bezeichnungen

• Überprüfen der Anzahl von Bezeichnungen für Modellobjekte in einer Ansicht oder in der gesamten Zeichnung

• Hinzufügen weiterer Inhalte zu Modellobjekten je nach Objekttyp, beispielsweise Bewehrungsmaßlinien

• Ändern der Darstellung von Modellobjekten in Zeichnungen und Ändern von Bezeichnungseigenschaften

• Ein-/Ausblenden von Modellobjekten in Zeichnungen

Mit diesem neuen Tool können Sie doppelte, fehlende oder falsche Angaben vermeiden und schnell prüfen, ob alle erforderlichen Inhalte vorliegen, ohne jedes Zeichnungsobjekt einzeln betrachten zu müssen.

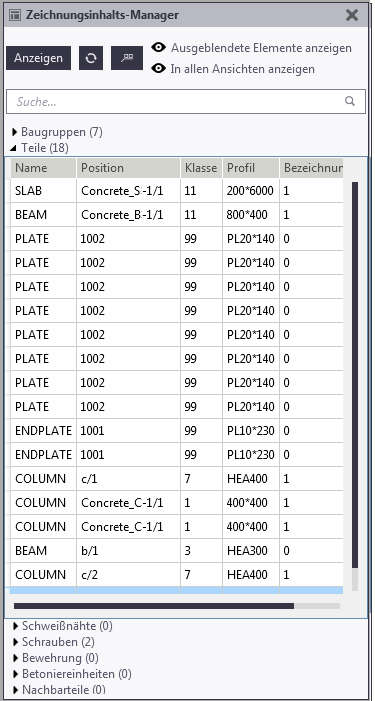

• Zum Öffnen von Zeichnungsinhalts-Manager müssen Sie zunächst eine Zeichnung öffnen und aufZeichnungsinhalts-Manager im Seitenbereich klicken. Klicken Sie dann auf Anzeigen , um die Liste Zeichnungsinhalts-Manager zu füllen. Wenn Sie nicht alle Modellobjekte auflisten möchten, grenzen Sie Ihre Auswahl ein, indem Sie bestimmte Zeichnungsansichten, Modellbereiche oder mehrere Objekte auswählen und dann auf Anzeigen klicken.

• Zeichnungsinhalts-Manager listet die Modellobjekte und die zugehörigen Bezeichnungsinhalte auf; außerdem wir die Gesamtzahl von Bezeichnungen angezeigt. Die verfügbaren Daten sind vom Objekttyp abhängig. Assoziative Bezeichnungen werden als Bezeichnungen betrachtet und gezählt.



• Die folgenden Modellobjekttypen sind im Zeichnungsinhalts-Manager verfügbar (sofern sie in der Zeichnung vorhanden sind) und wurden in den Ansichtseigenschaften der Zeichnung auf sichtbar eingestellt:

  • Baugruppen

  • Teile

  • Schweißnähte

  • Schrauben

  • Bewehrung

  • Betoniereinheiten

  • Nachbarteile

• Um verdeckte Modellobjekte in Zeichnungsinhalts-Manager aufzulisten, klicken Sie aufAusgeblendete Elemente anzeigen. Anschließend enthält die Liste die Modellobjekte, die im Modell mit verdeckten Kanten dargestellt werden.

• Um die ausgewählten Teile oder Bezeichnungen in allen Zeichnungsansichten, in denen sie sichtbar sind, auszuwählen und hervorzuheben, klicken Sie aufIn allen Ansichten anzeigen.

• Klicken Sie zum Aktualisieren der Bezeichnungsinformationen in Zeichnungsinhalts-Manager aufAktualisieren.

• Zum Auswählen und Hervorheben entweder der Modellobjekte oder der Bezeichnungen in der Zeichnung, wählen Sie die Objekte im Zeichnungsinhalts-Manager aus und ändern die Auswahl mithilfe des Schalters von Objekt in Bezeichnung. Bei aktiver Modellobjektauswahl ist der Schalter schwarz , bei aktiver Bezeichnungsauswahl gelb.

  Ausgewählte Bezeichnungen:



  Ausgewählte Teile:



• Das Suchfeld dient zum Suchen nach bestimmten Modellobjekten für die Liste.

• Verwenden die Pfeilschaltflächen, um Modellobjektkategorien zu erweitern oder zu reduzieren.

• Klicken Sie zum Sortieren von Bezeichnungseigenschaften in alphabetischer Reihenfolge auf eine Spaltenüberschrift.

• Um Bezeichnungen hinzuzufügen, wählen Sie in der Liste Zeichnungsinhalts-Manager zunächst die Objekte aus, die Bezeichnungen erhalten sollen, damit die Modellobjektauswahl aktiv ist. Klicken Sie dann mit der rechten Maustaste in das Modell, und wählen Sie eine der folgenden Optionen aus:

  Assoziative Bezeichnung hinzufügen

  Teilbezeichnung hinzufügen

  Schweißnahtbezeichnung hinzufügen

  Bezeichnung hinzufügen > Bewehrungsbezeichnung

  Bezeichnung hinzufügen > Maßbezeichnung

  Bezeichnung hinzufügen > Angehängter Bemaßungstext

  Tekla Structures erstellt die Bezeichnungen oder die Anmerkungen für die ausgewählten Objekte. Klicken Sie zum Aktualisieren der Bezeichnungsinformationen aufAktualisieren.

  Beachten Sie, dass die Zählung von Maßbezeichnungen und angehängten Maßbezeichnungen in Zeichnungsinhalts-Manager nicht unterstützt wird.

  Wenn Sie mehrere Modellobjekte gleichzeitig auswählen und einige der ausgewählten Objekte bereits Bezeichnungen aufweisen, wird der Inhalt vorhandener Bezeichnungen nicht geändert.

• Um Bezeichnungen zu löschen, wählen Sie ein oder mehrere Objekte im Zeichnungsinhalts-Manager aus; verwenden Sie den Schalter , um nur Bezeichnungen auszuwählen, und drücken Sie dann die Taste Entf. Aktualisieren Sie die Bezeichnungsinformationen, indem Sie aufAktualisieren klicken.

• Zum Ausblenden von Modellobjekten wählen Sie die Modellobjekte aus der Liste Zeichnungsinhalts-Manager aus, klicken mit der rechten Maustaste in die Zeichnung, und wählen Einblenden/Ausblenden > In Zeichnungsansicht ausblenden oder In Zeichnung ausblenden aus.

• Zum Ändern der Darstellungsweise von Modellobjekten in Zeichnungen, wählen Sie die Objekte aus der Liste Zeichnungsinhalts-Manager aus, klicken mit der rechten Maustaste ins Modell, und wählen Eigenschaften ... aus.

• Zum Ändern der Eigenschaften von Bezeichnungen wählen Sie die Objekte aus der Liste aus, aktivieren die Bezeichnungsauswahlund klicken bei gedrückter Umschalttaste doppelt auf eine Bezeichnung.

• Wenn Sie einige der Bezeichnungen – z. B. Schweißnahtbezeichnungen – auflisten möchten, ohne dass die Bezeichnungen in der Zeichnung dargestellt werden, verwenden Sie die erste Farboption im Dialogfeld mit den Eigenschaften für Schweißnahtbezeichnungen, um die Bezeichnungen unsichtbar darzustellen. Wählen Sie dazu zunächst die Schweißnahtobjekte in der Liste Zeichnungsinhalts-Manager aus, aktivieren Sie die Bezeichnungsauswahl , klicken Sie mit der rechten Maustaste in das Modell, wählen Sie Eigenschaften ... aus, und ändern Sie den Schweißnahtbezeichnungstext und die Linienfarbe.

Weitere Informationen zum Zeichnungsinhalts-Manager finden Sie unter dra_drawing_content_manager.html#dra_drawing_content_manager.

Mit dem neuen Befehl Teilbezeichnungen auswählen aus dem Zeichnungskontextmenü können Sie die Teilbezeichnungen der ausgewählten Teile auswählen und diese gleichzeitig ändern oder auch löschen (indem Sie die Taste Entf drücken). Teilbezeichnungen auswählen wählt abhängig von Ihrer Wahl die Teilbezeichnungen in der aktuellen Zeichnungsansicht oder in allen Zeichnungsansichten aus. Diese Methode ist einfacher als das Durchsuchen der gesamten Zeichnung nach den gewünschten Bezeichnungen mit anschließender Änderung. Das gilt vor allem für große Modelle.

Dieser Befehl ersetzt den alten Befehl Teilbezeichnungen löschen.

Mit dem neuen Befehl Schweißnahtbezeichnungen auswählen aus dem Zeichnungskontextmenü können Sie die Schweißnahtbezeichnungen der ausgewählten Modellschweißnähte auswählen und diese gleichzeitig ändern oder auch löschen (indem Sie die Taste Entf drücken). Schweißnahtbezeichnungen auswählen wählt abhängig von Ihrer Wahl die Schweißnahtbezeichnungen in der aktuellen Zeichnungsansicht oder in allen Zeichnungsansichten aus.

Beachten Sie, dass dieser Befehl nicht für über den Menübandbefehl Schweißnahtbezeichnung manuell zur Zeichnung hinzugefügte Schweißnahtbezeichnungen funktioniert. Er wählt nur Bezeichnungen für Schweißnähte aus, die im Modell erstellt wurden.

Jetzt können Sie Modellschweißnahtbezeichnungen in geöffneten Zeichnungen manuell hinzufügen, wenn Ihr Modell Modellschweißnähte enthält. Um die Schweißnahtbezeichnungen hinzuzufügen, müssen Sie die Schweißnähte in den Ansichtseigenschaften sichtbar schalten.

• Wählen Sie zunächst die Modellschweißnähte aus, denen Sie Schweißnahtbezeichnungen hinzufügen möchten. Verwenden Sie dazu den Selektionsschalter Schweißnähte auswählen und die Bereichsauswahl oder die Liste Zeichnungsinhalts-Manager.

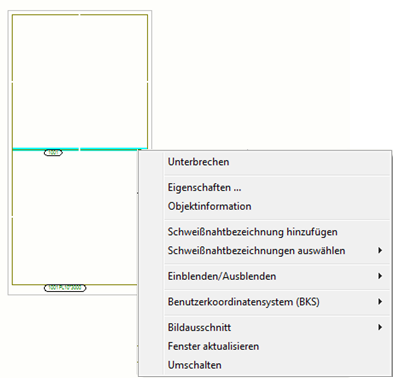

• Wählen Sie nach dem Auswählen der Schweißnähte im Kontextmenü (rechte Maustaste) die Option Schweißnahtbezeichnung hinzufügen aus.



  Beachten Sie, dass eine Schweißnahtbezeichnung beim Hinzufügen über das Kontextmenü auch sichtbar ist, wenn die Schweißnahtgröße unterhalb der minimalen Größengrenze für Schweißnähte liegt, die in den Zeichnungsansichtseinstellungen festgelegt wurde.

  Neben der Schweißnahtgrößenbegrenzung dient auch die erweiterte Option XS_OMITTED_WELD_TYPE zum Ausblenden von Schweißnahtbezeichnungen.

Sie können nun assoziative Bezeichnungen gleichzeitig zu mehreren Modellobjekten in geöffneten Zeichnungen hinzufügen. Bisher war dies nur in Übersichtszeichnungen möglich, jetzt funktioniert es für alle Zeichnungstypen.

• Wählen Sie zunächst die Modellobjekte aus, denen Sie assoziative Bezeichnungen hinzufügen möchten. Verwenden Sie dazu den Selektionsschalter Teile in Zeichnungen auswählen und die Bereichsauswahl oder die Liste Zeichnungsinhalts-Manager.

• Wählen Sie nach dem Auswählen der Modellobjekte im Kontextmenü (rechte Maustaste) die Option Assoziative Bezeichnung hinzufügen aus.

Sie können nun auch den Schalter Bezeichnungen auswählen zum Auswählen assoziativer Bezeichnungen verwenden. Der Schalter Text auswählen wählt ab sofort keine Bezeichnungen mehr aus, sondern nur noch Texte.

In den Schweißnahteigenschaften der Zeichnungsansicht gibt es die neue Einstellung Schweißnähte in verdeckten Teilen mit den folgenden Optionen zum Ein- und Ausblenden von Schweißnahtbezeichnungen für verdeckte Teile (die mit verdeckten Linien dargestellt werden) in Zeichnungen:

• Keine : Wenn das Teil verdeckt ist, wird die Schweißnahtbezeichnung nicht gezeichnet.
• Baustelle : Wenn das Teil verdeckt ist, werden Schweißnahtbezeichnungen für Baustellenschweißnähte gezeichnet.
• Werkstatt : Wenn das Teil verdeckt ist, werden Schweißnahtbezeichnungen für Werkstattschweißnähte gezeichnet.
• Beide : Schweißnahtbezeichnungen für verdeckte Teile werden immer angezeigt.

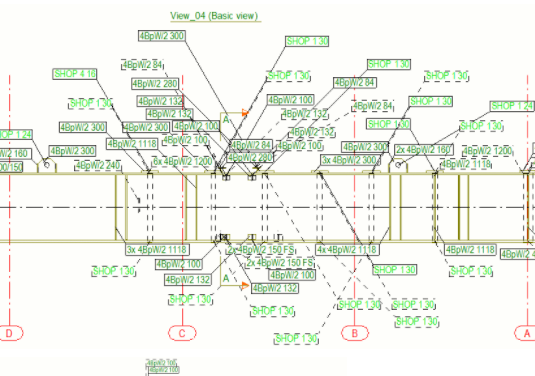

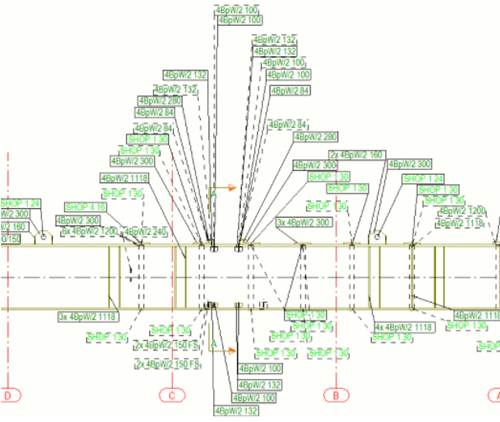

Die Einstellung Ausrichtung gab es bisher für Texte. Ab sofort ist sie auch für Bezeichnungen und assoziative Bezeichnungen verfügbar. Die neue Option Führungslinie richtet den Text automatisch am Führungslinienende aus.

Die Einstellung Ausrichtung ist für die folgenden Bezeichnungstypen verfügbar: Schraubenbezeichnungen, Knotenbezeichnungen, Teilbezeichnungen, Nachbarteilbezeichnungen, Betonierabschnittsbezeichnungen, Bewehrungsbezeichnungen, Bezeichnungen für benachbarte Bewehrungen, Bezeichnungen für vereinte Bewehrungen und Oberflächenbehandlungsbezeichnungen.
